Сьогодні у нас на огляді класичні блоки живлення, як в плані схемотехніки та конструкції, так і в плані бюджетності рішення. Можна впевнено сказати, що ці моделі являються ветеранами ринку і за довгі десятиліття було виготовлено десятки або сотні мільйонів подібних. З'явилися вони ще в часи AT комп'ютерів, але велику розповсюдженість здобули в часи ATX.

Ці блоки живлення зазвичай виконуються в алюмінієвому шасі з металевою кришкою. На торці розташований клемник, виходи спарені, присутня захисна кришка з фіксатором. До речі, хочу відмітити, шо в "мінвела" такої кришки немає, незрозуміло чому, адже це суттєво підвищує безпеку.

Зазвичай всі ці моделі всередині максимально подібні, але якщо придивитися, помітно відмінності. Тому давайте проведемо детальний огляд на основі моделі PTA-120W-10A

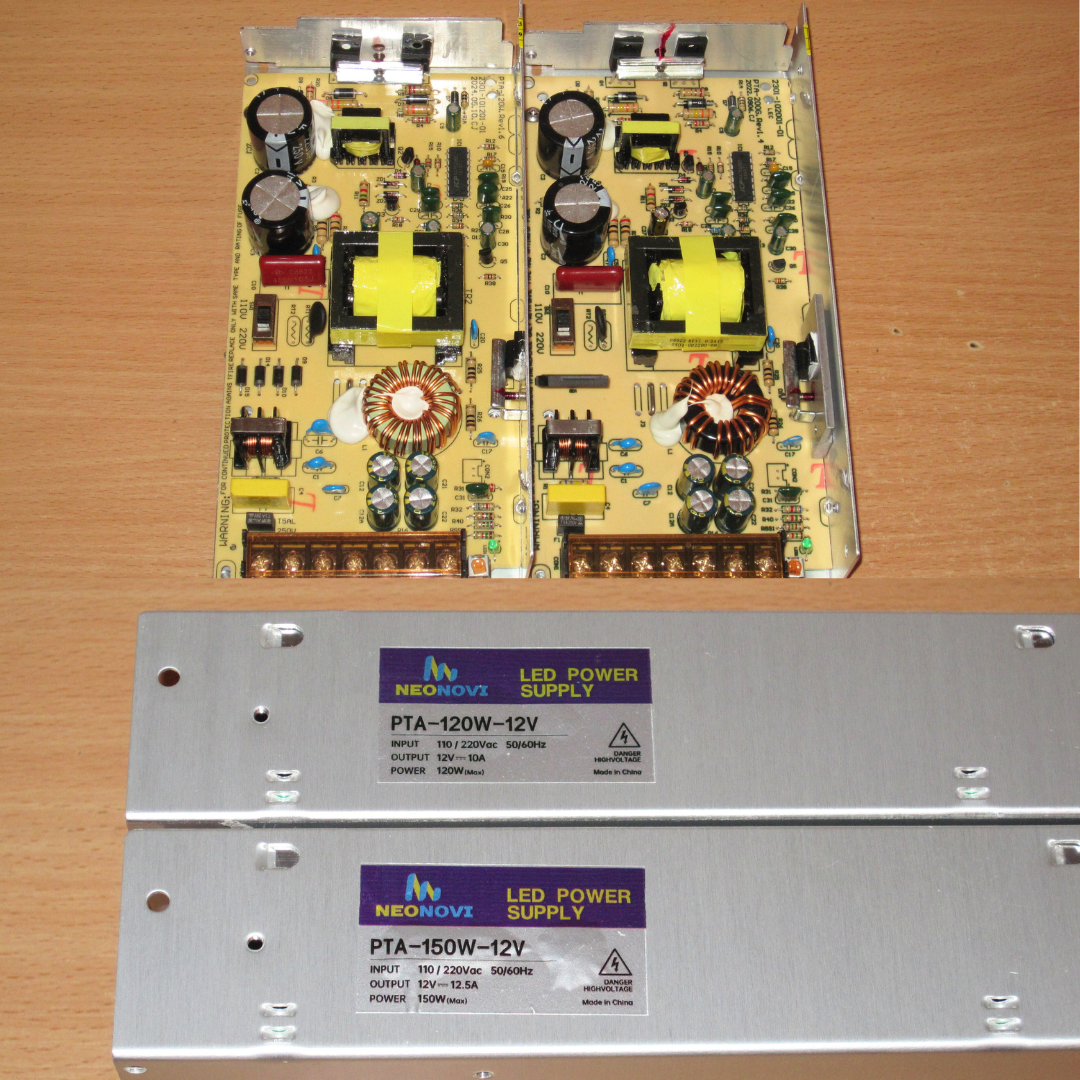

Сама звичайна компоновка.

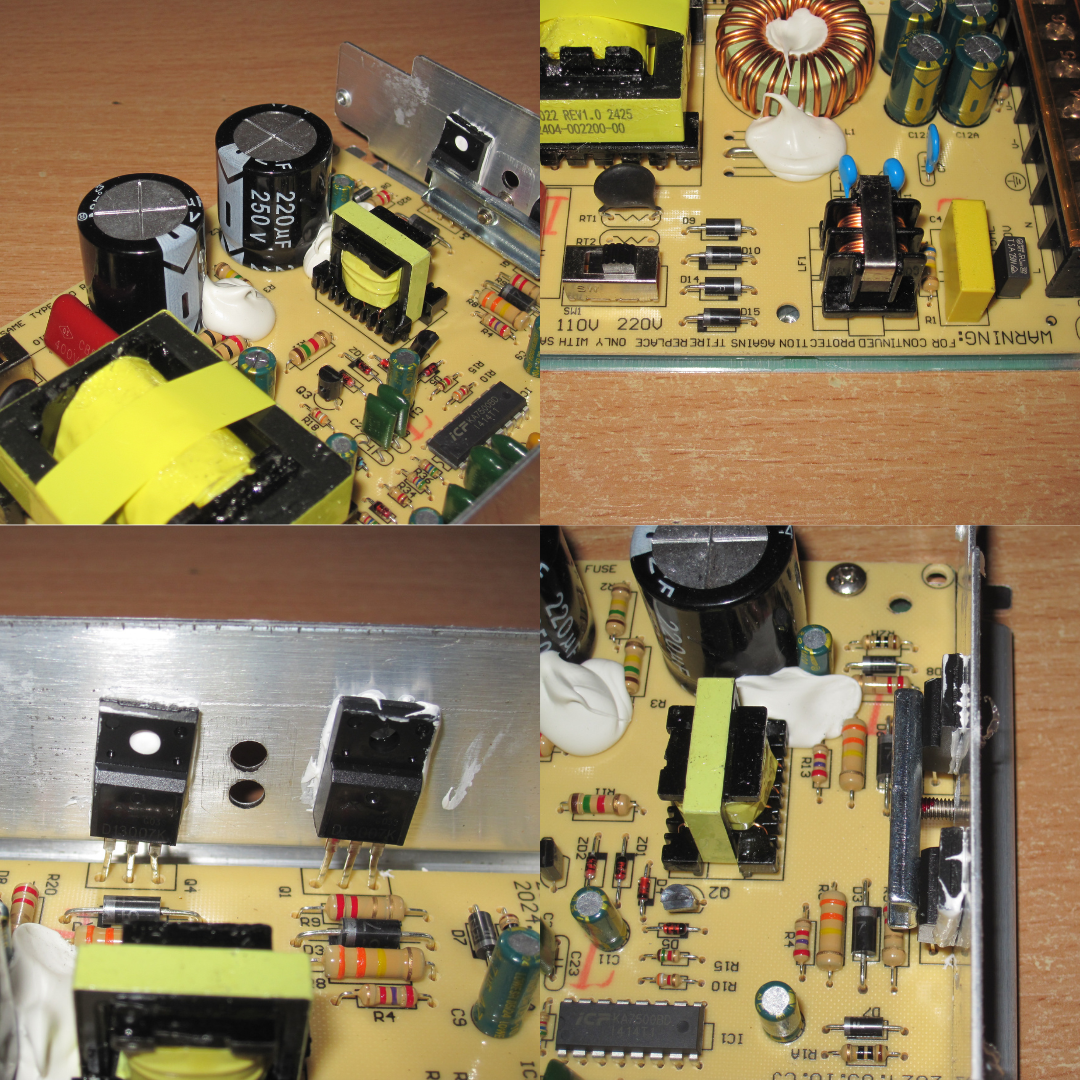

На вході запобіжник, фільтр та термістор. Також присутній перемикач мережевої напруги. Пара конденсаторів, типові транзистори 13007, що встановлені через термопасту.

На виході діодна збірка на 20А 100вольт, силові дроселі, 4 конденсатори 1000мкФ 16вольт. Також відмічу, що в потрібних місцях вмонтовані "Y" конденсатори, а не звичайні високовольтні.

У даної схемотехніки є перевага - можна монтувати вихідні конденсатори на меншу напругу, ніж у зворотноходових БП. Тому тут 16вольт для них цілком нормально.

Окрім того, так як тут застосована TL494, яка має 2 підсилювача похибок, то подібні блоки живлення теоретично можна застосовувати в якості зарядного пристрою без будь-яких переробок та модернізацій.

Справа в тому, що тут ШИМ контролер повноцінно контролює струм та напругу на виході. А якщо підключити на вихід акумулятор, то блок має піти в режим СС. Проте є нюанс - потрібно обов'язково перевіряти вихідний струм, щоб він був трішки вищий за заявлений. Адже якщо буде сильно вищий, то блок живлення буде працювати з перевантаженням.

Навіть компоновка керуючої частини плюс мінус типова. Видно ШИМ контролер та ТГР.

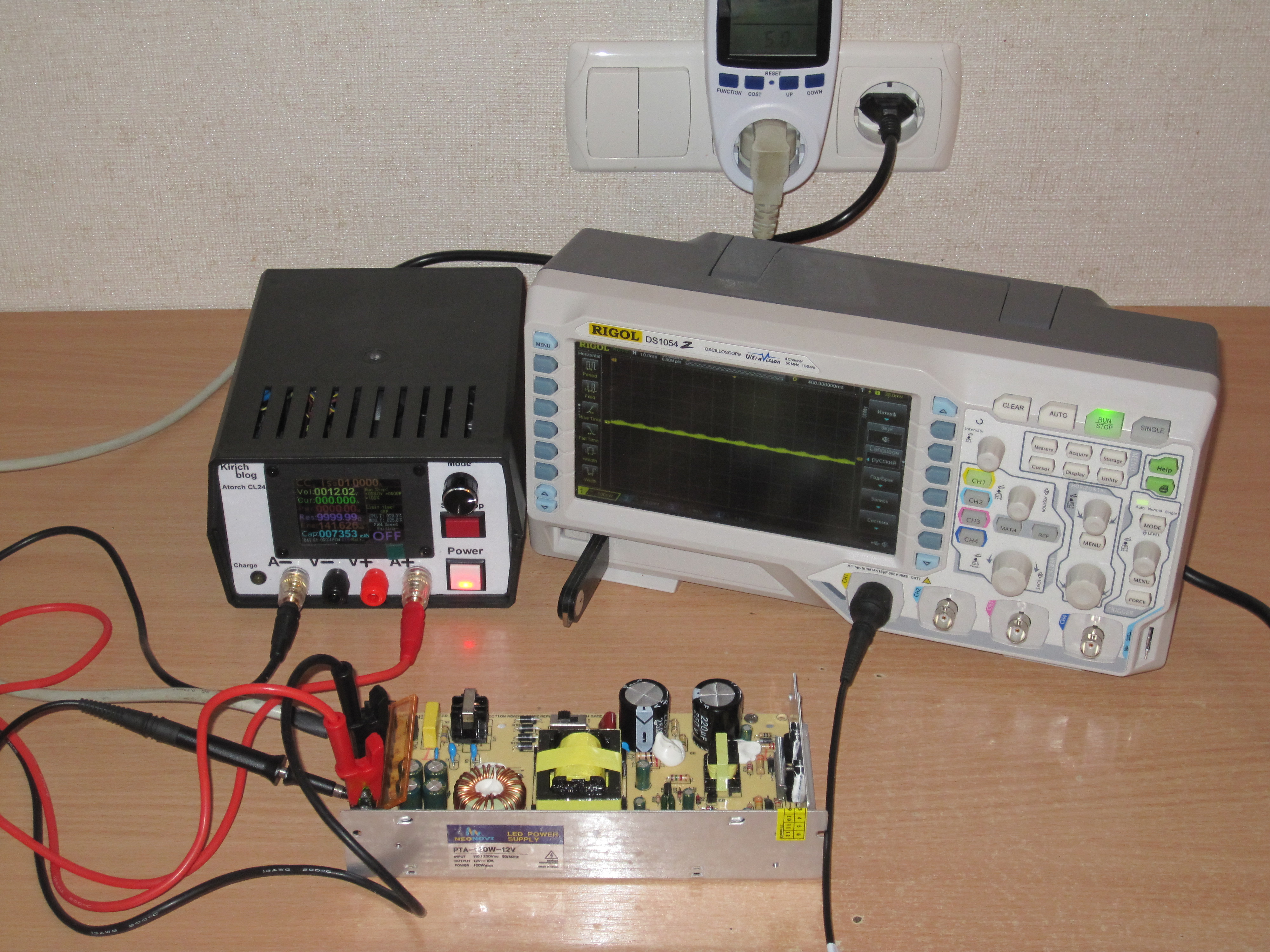

Далі як зазвичай збираємо стенд і переходимо до детальних тестів.

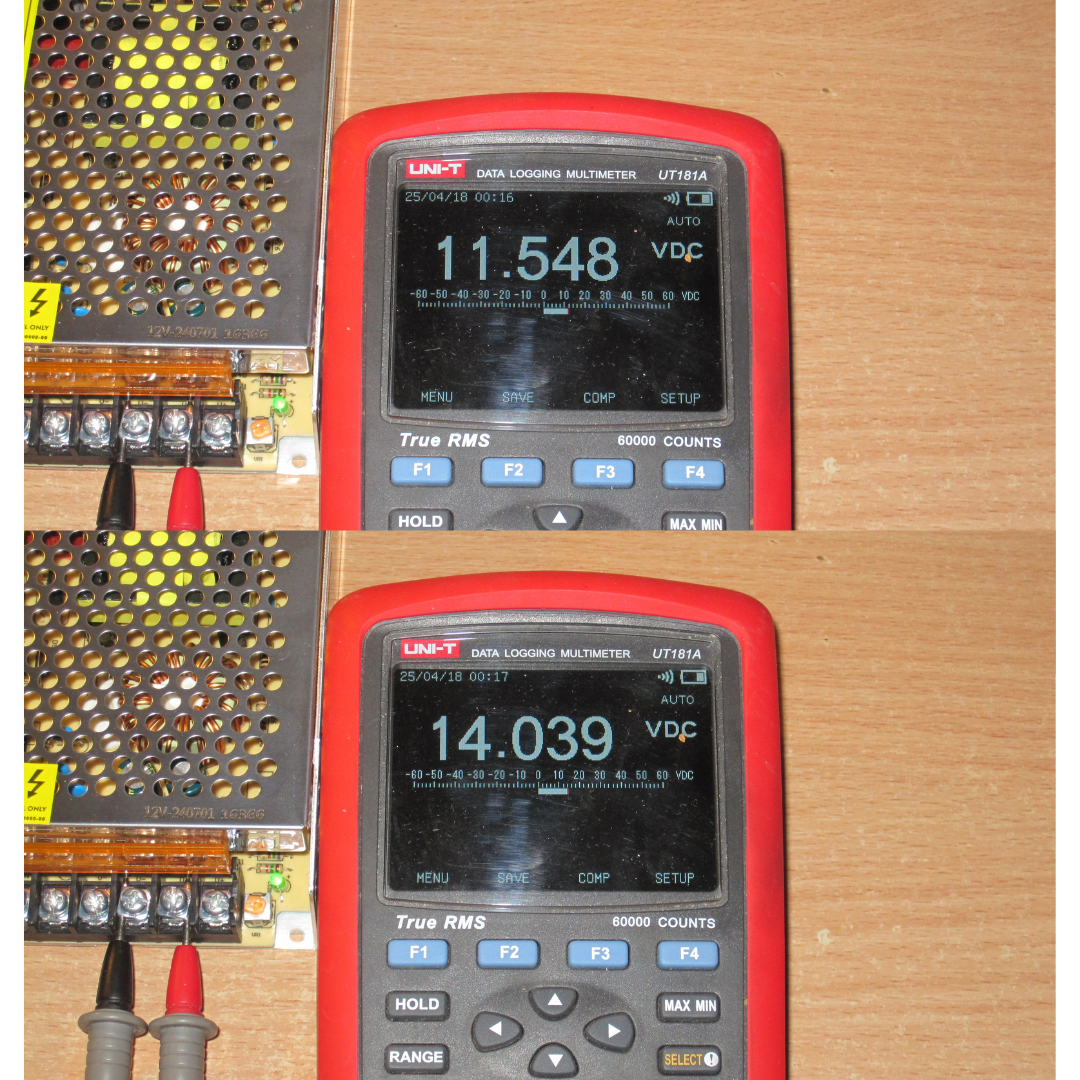

Блок живлення має регулювання вихідної напруги, у 120ватної моделі у діапазоні від 11.55 до 14.04 вольта, що, до речі, цілком підходить як напруга буферного режиму для літійфермної батареї.

Також розглянемо напругу в різних режимах. Холодний блок живлення без навантаження — 12.040.

1. Холодний БП при 50% навантаження на першому скріншоті.

2. Теплий при 100% навантаження.

3. Гарячий при 100% навантаження.

4. Гарячий без навантаження.

Результати відмінні. Напруга лиш трішки залежить від температури та не залежить від навантаження.

А якщо враховувати, що для регульованого блоку живлення вимоги нижчі через наявність підлаштовувального резистора, то просто супер.

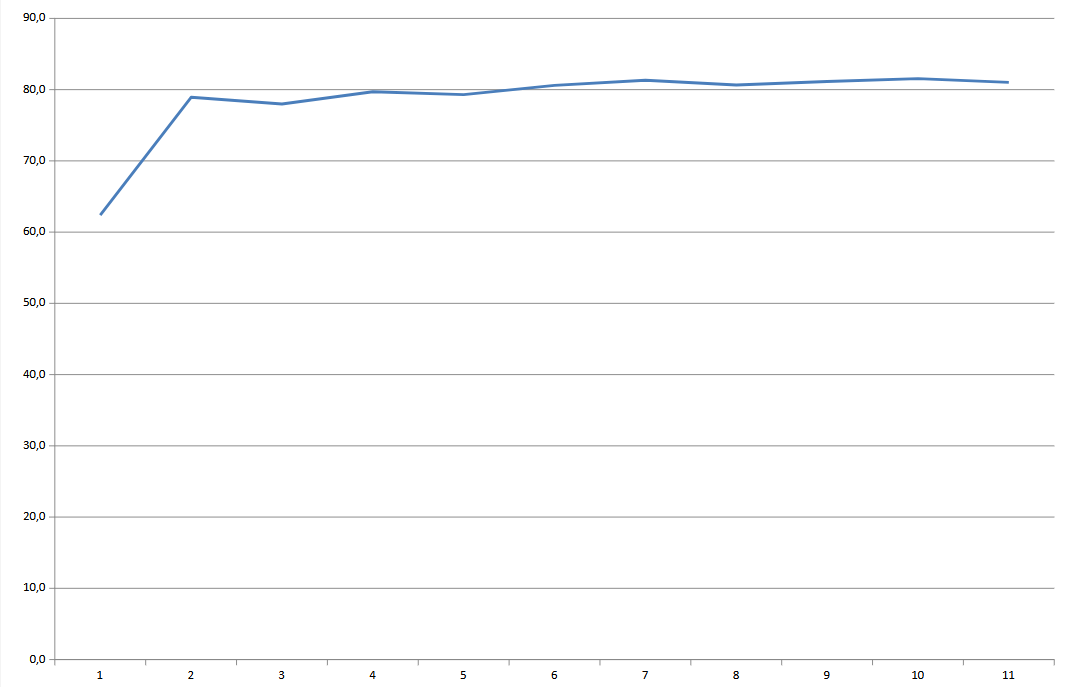

ККД складає приблизно 81% майже у всьому діапазоні замірів. Максимальний струм близько 11А, при 12А блок живлення входить в режим СС.

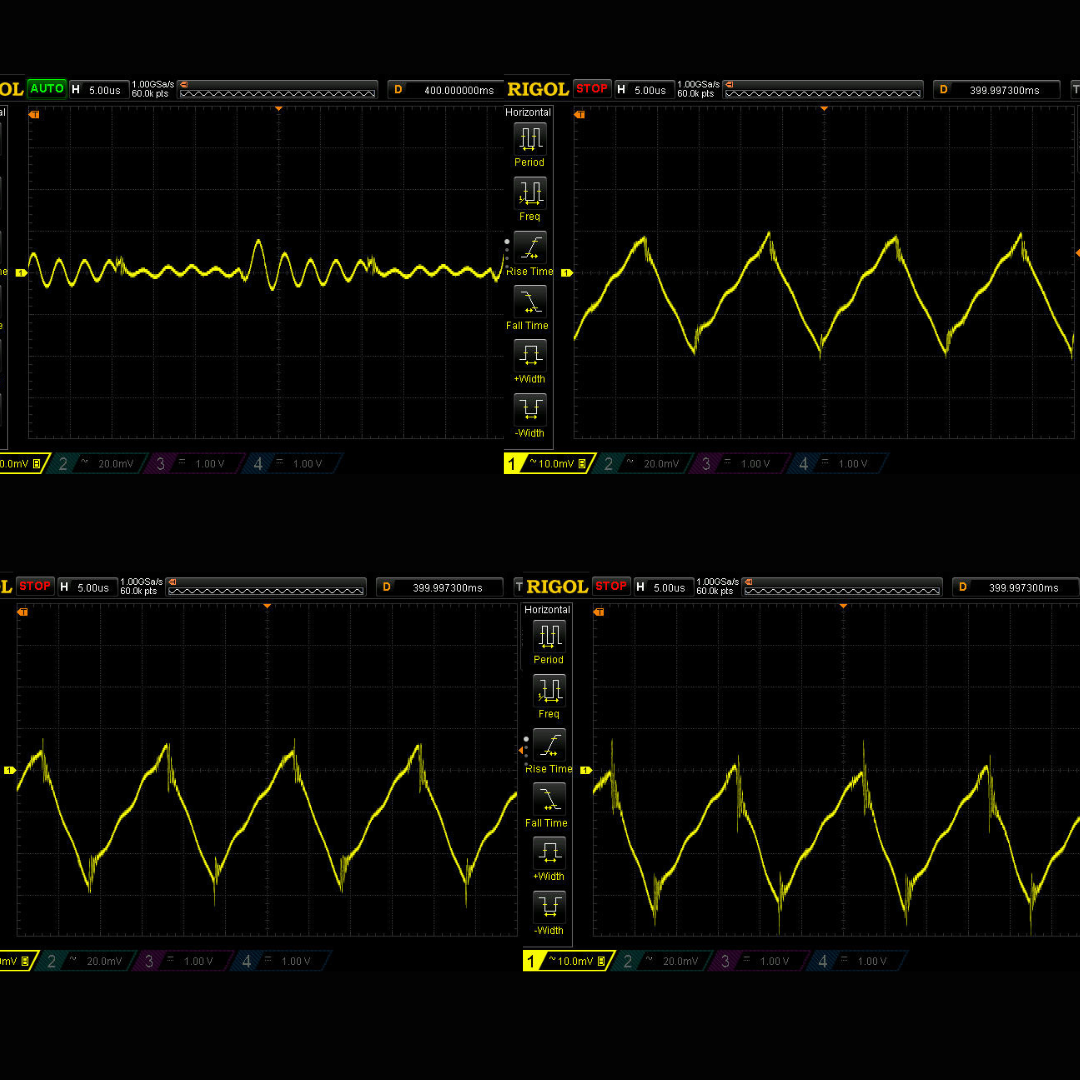

Високочастотні пульсації не дуже високі, я б навіть сказав , що відмінні. Перше фото без навантаження - близько 35мілівольт, далі при 33%, 66% та 100% навантаження. Навіть в максимальному режимі розмах приблизно 35-40міліволт.

А ось з низькочастотними пульсаціями на частоті 100Гц ситуація гірша, дається взнаки мала ємність вхідного конденсатора.

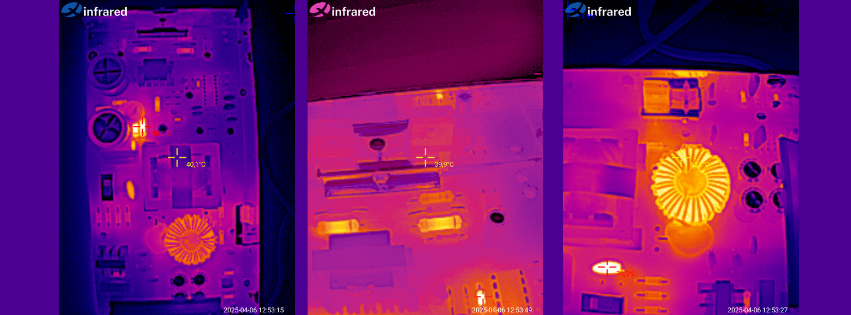

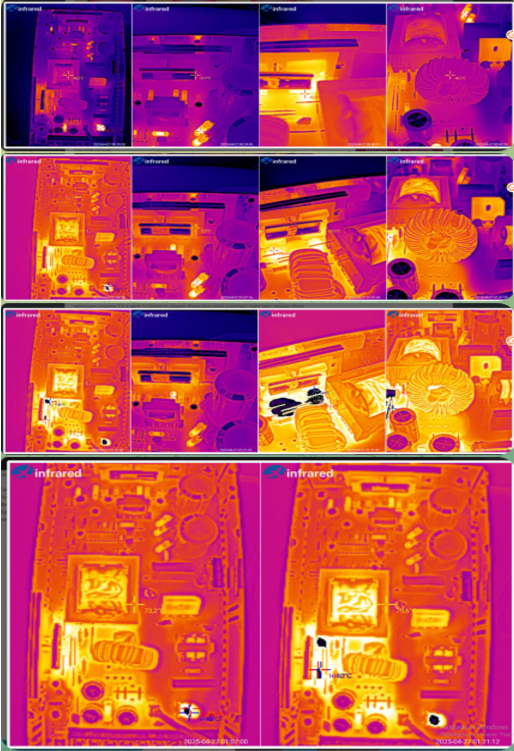

Температура після прогріву при 50% навантаження. Дивлячись на фото, можна сказати, що блок живлення холодний, самим гарячим місцем були резистори в первинній частині. І це нормально.

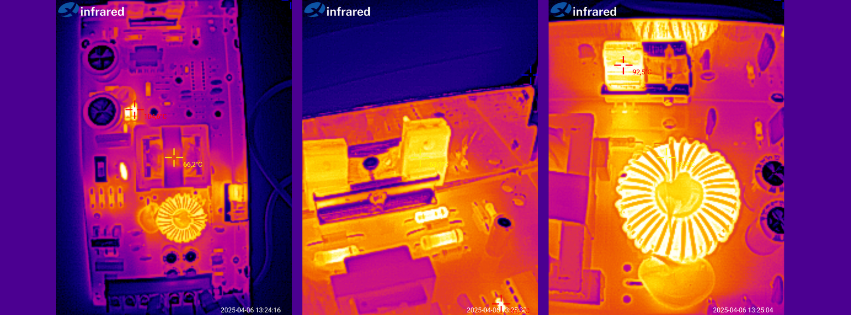

Але звісно більш цікавим являється тест при повному навантаженні. Тут також, на наш погляд, все нормально.

Транзистори - 63 градуси.

Трансформатор - 66 градусів.

Вихідна діодна збірка - 92 градуси.

Вихідний дросель - 89 градусів.

Такі дослідження ми провели абсолютно для всього модельного ряду, виявивши всі сильні та слабкі сторони для кожної з моделей різних потужностей. І додали на сайт нову характеристику в опис товару, в якій вказали рекомендоване максимальне тривале навантаження.

Для якоїсь моделі це 80%, для якоїсь - 75%, а для найпотужніших версій на 40А та 50А це близько 70% від максимума.

А тепер хочу звернути вашу увагу на два підвиди даного модельного ряду. Перший базовий для невисоких потужностей: має пасивне охолодження, тобто в ньому відсутній кулер, який натомість присутній у потужних моделях, починаючи від 20А та вище.

Тож давайте розглянемо найбільш складні та потужні моделі, в яких відсоток максимального навантаження нижчий від у менш потужних модифікаціях.

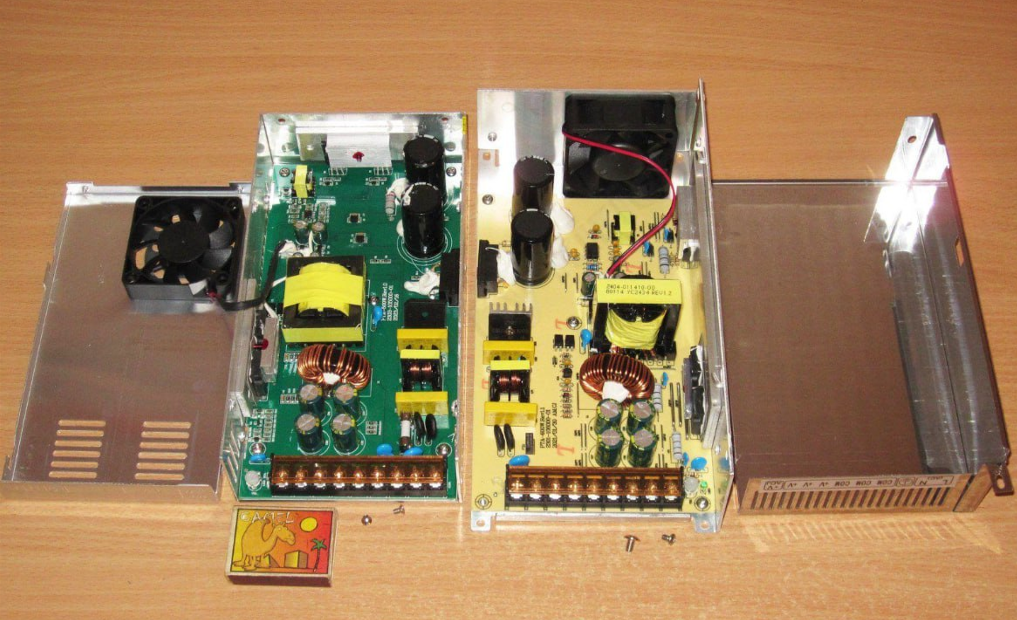

Це модель на 40А та 50А.

Обидві вони мають потужне активне охолодження, при цьому кулери не надто шумні, але якщо монтувати їх в приміщенні, де постійно живуть та знаходяться люди, це може бути як подразнюючий фактор для них. Тому можна розглянути заміну таких потужних моделей на більшу кількість менш потужних безшумних аналогів.

В силу свого відносно невисокого ККД та бюджетності таких моделей високі струми потребують більшого запасу потужності для уникнення перегріву. Тому, ми радимо не навантажувати їх більше ніж на 65-70% від максимального номіналу. Це цифра, яку ми отримали в результаті ретельних досліджень.

При дослідженнях ми з'ясували, що робочі температури елементів на платі являються оптимальними. Також хочу зазначити, що в ніякому разі не можна здійснювати монтаж декількох таких потужних пристроїв поруч або притиснуті один до одного у обмежених просторах, невеликих електричних шафах або корпусах іншого обладнання, щоб вони не перегрівали один одного і мали хорошу вентиляцію.

Так як це прості та бюджетні моделі, які мають ККД 80% і достатньо багато енергії виділяється у вигляді тепла, яке має відводитись, а не піджарювати пристрій зовні.

Ту інформацію, яку я вам розповів навряд-чи розповість вам будь-хто інший в Україні про власну продукцію. Але, чи може бути людина чесною з вами, якщо вона замовчує правду. А тепер, щоб не бути голослівним зробимо порівняльний тест нашої моделі, для якої ми чітко описали всі плюси та мінуси, зі схожою моделлю конкурентів. Детальний тест дивіться на нашому ютуб каналі за посиланням:
