Сьогодні розглянемо ще одну модель перевірених блоків живлення модельного ряду CTG, а саме алюмінієвий блок "слім" - CTG-60W-12V. Даний блок живлення, а також інші з цієї серії ви можете замовити на нашому сайті NeoNovi: https://neonovi.com.ua/slim-tonki/



В попередній статті нашого блогу розглянули найпопулярнішу модель на 100W. Переглянути її можете за посиланням

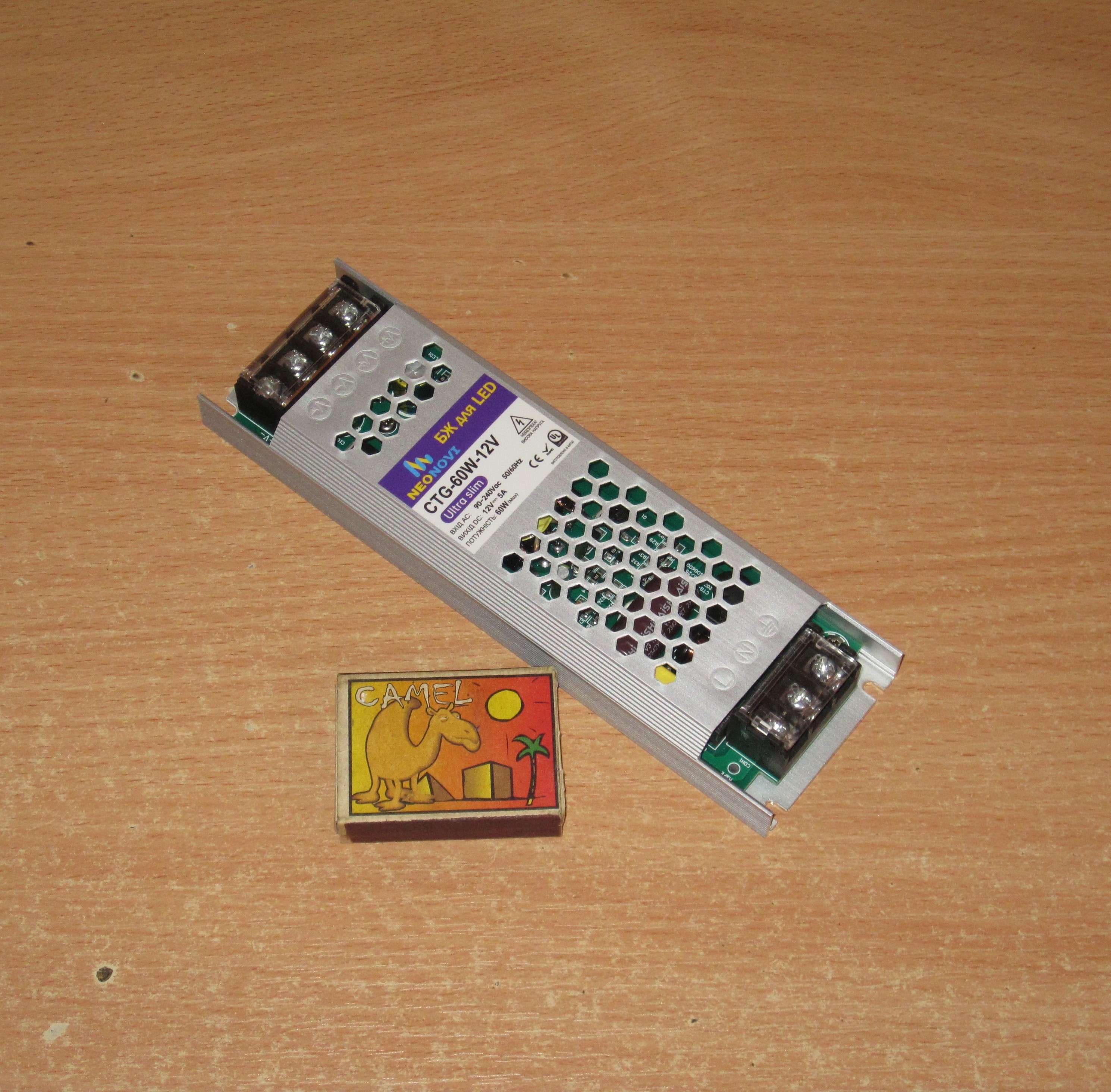

Отож, блок живлення на 60W - виконаний акуратно, трансформатор плоский, тому й має назву "слім". Корпус вентилюється, а плата покрита захисним лаком, що забезпечує надійний захист від пилу. Мушу відмітити, що не всі блоки живлення мають таке покриття, але це значно збільшує його "життя". Блок містить пару клемників, трьохконтактний для мережі та чотирьохконтактний для навантаження (хоча вистачило б і двох контактів).

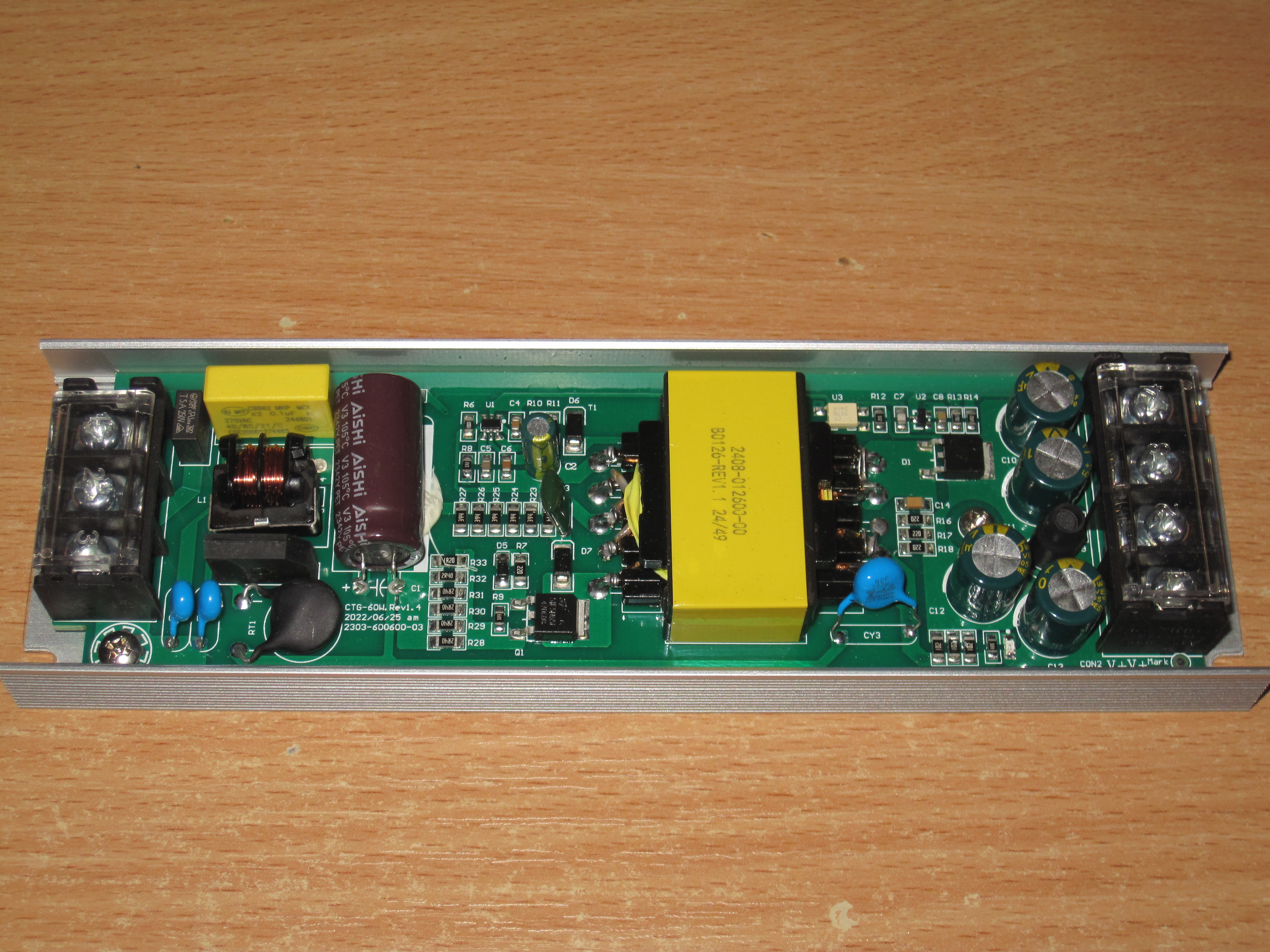

Розглянемо детальніше, зазирнемо всередину (дивіться фото нижче).
На вході присутній запобіжник, термістор та фільтр. Конденсатор типу Aishi 47мкФ 400 вольт. ШИМ має також захисний лак. Резистори струмоізоляційного шунту і високовольтний транзистор Sif5N64, 5 ампер 650 вольт. Мушу відмітити, що для даної потужності це більш ніж достатньо. Під платою є ізолятор, а також пара теплопровідних гумок під транзистором та діодним мостом.

Трансформатор виконаний акуратно, щоб забезпечити форму "slim". Видно всі елементи (монтаж односторонній), є Y-конденсатор. Діод 20 ампер 100 вольт - закладений із запасом як належить. Блок живлення на 60W на виході має дросель для зниження пульсацій. Також присутні 4 конденсатори 1000мкФ 16 вольт - що реально дуже добре, адже мають запаси по ємності і ударні струми правильно розподілені.

Вхідний конденсатор має ємність близько 43мкФ, вихідних 4562мкФ. Для заявленого струму 5А це цілком нормально, особливо сподобалася ємність по виходу.

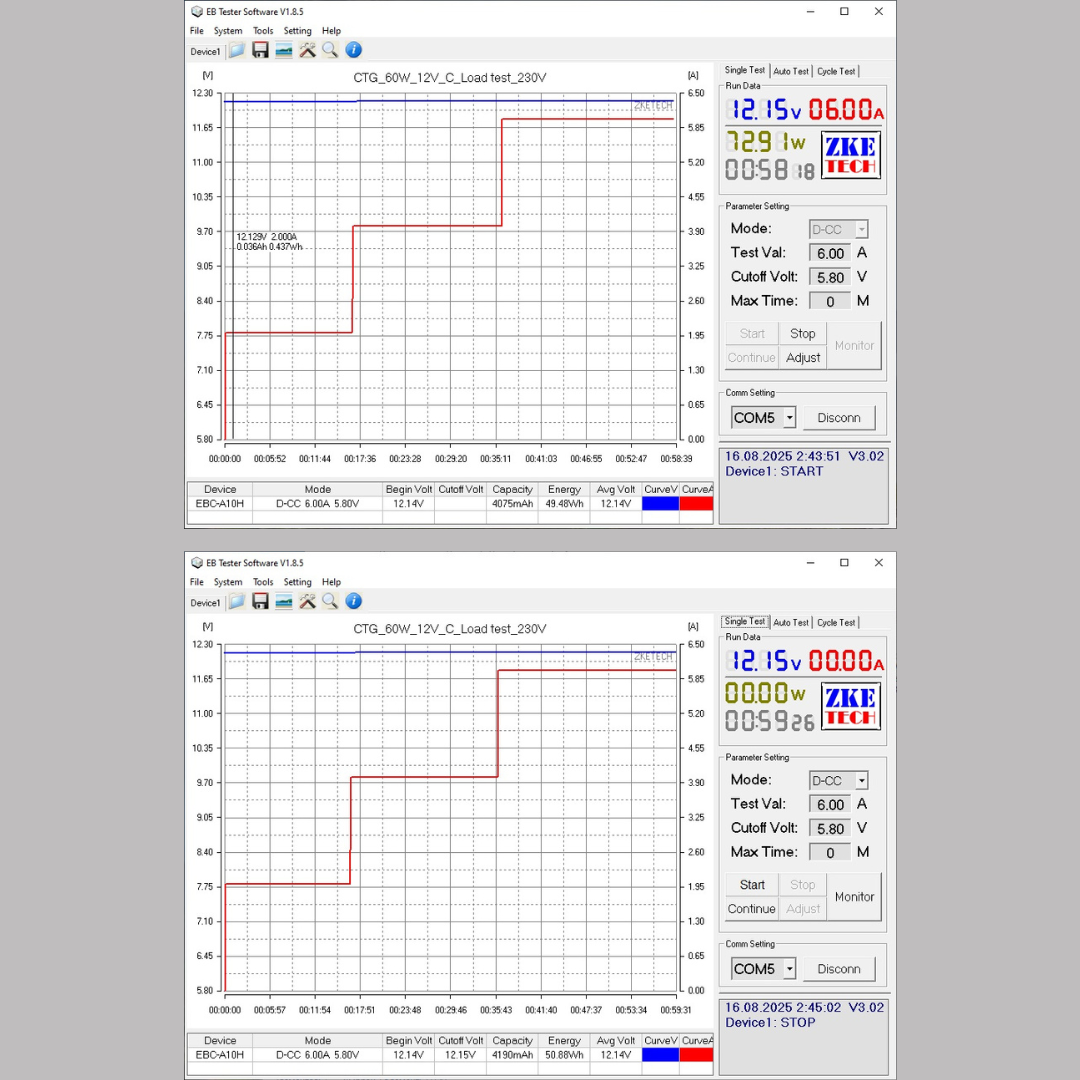

Проводилися тести для даного блоку живлення приблизно по 20хв при струмах 2, 4 та 6А, тому нижче зможете побачити графіки та вимірювання. При цьому варто відмітити, що є незначна залежність напруги від температури. Майже відсутня залежність від навантаження.

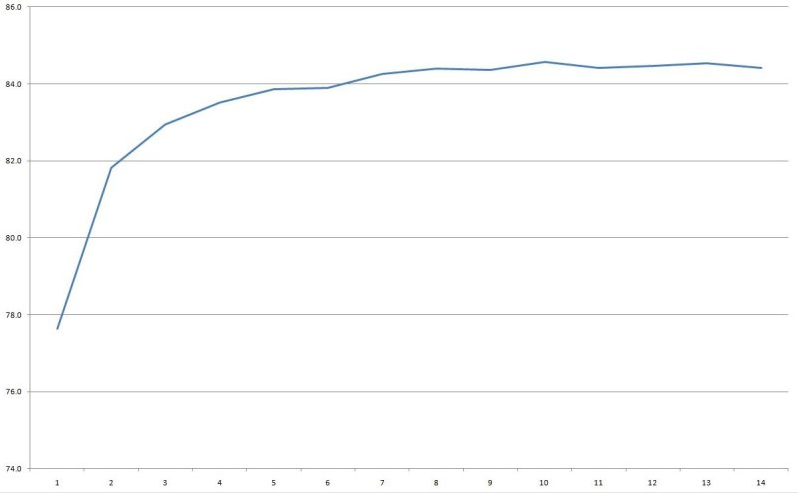

Вимірювання ККД в діапазоні 0.5-7.0А показало 84%.

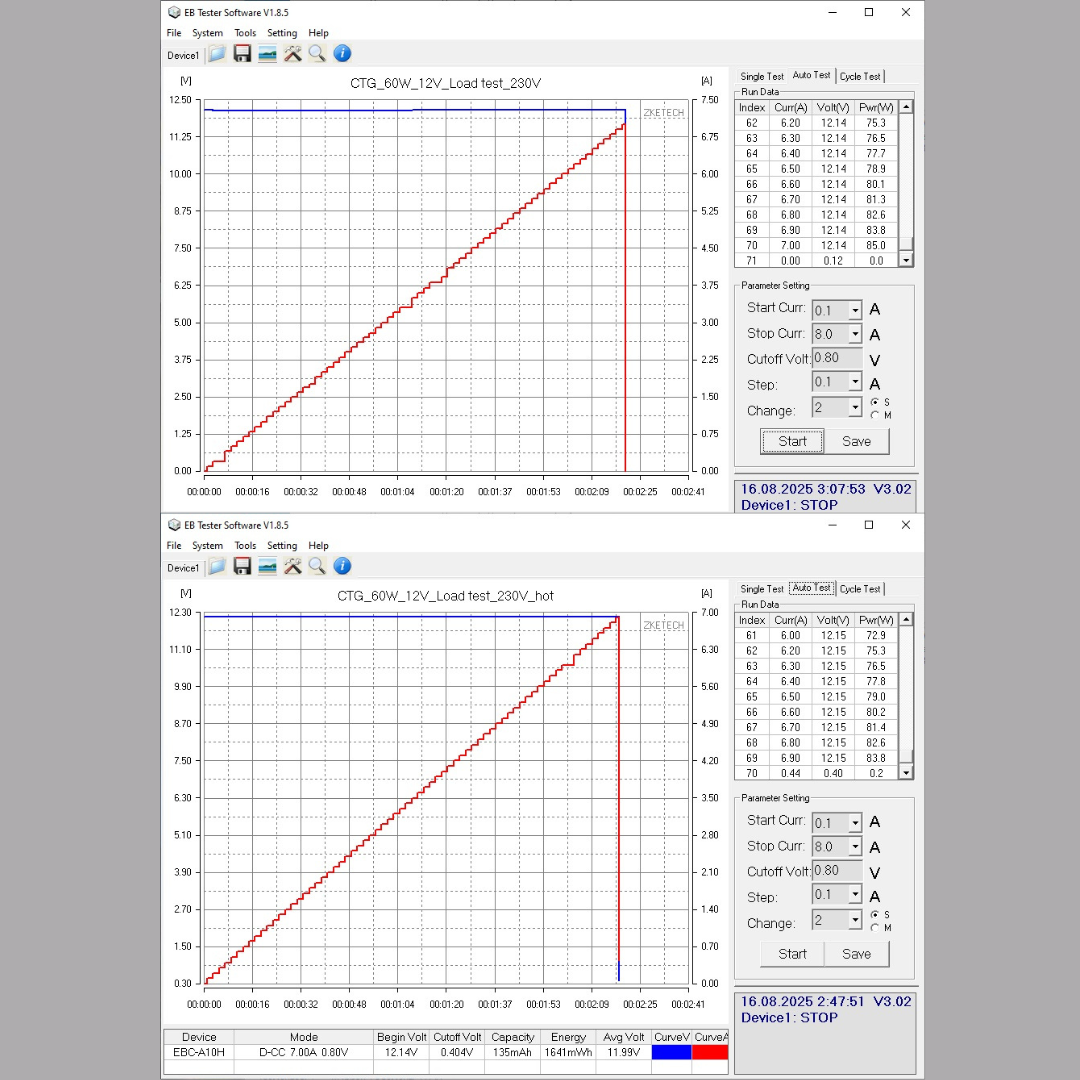

Струм захисту для холодного блоку живлення складає - 7-7.1А, а для гарячого - 6.9-7А.

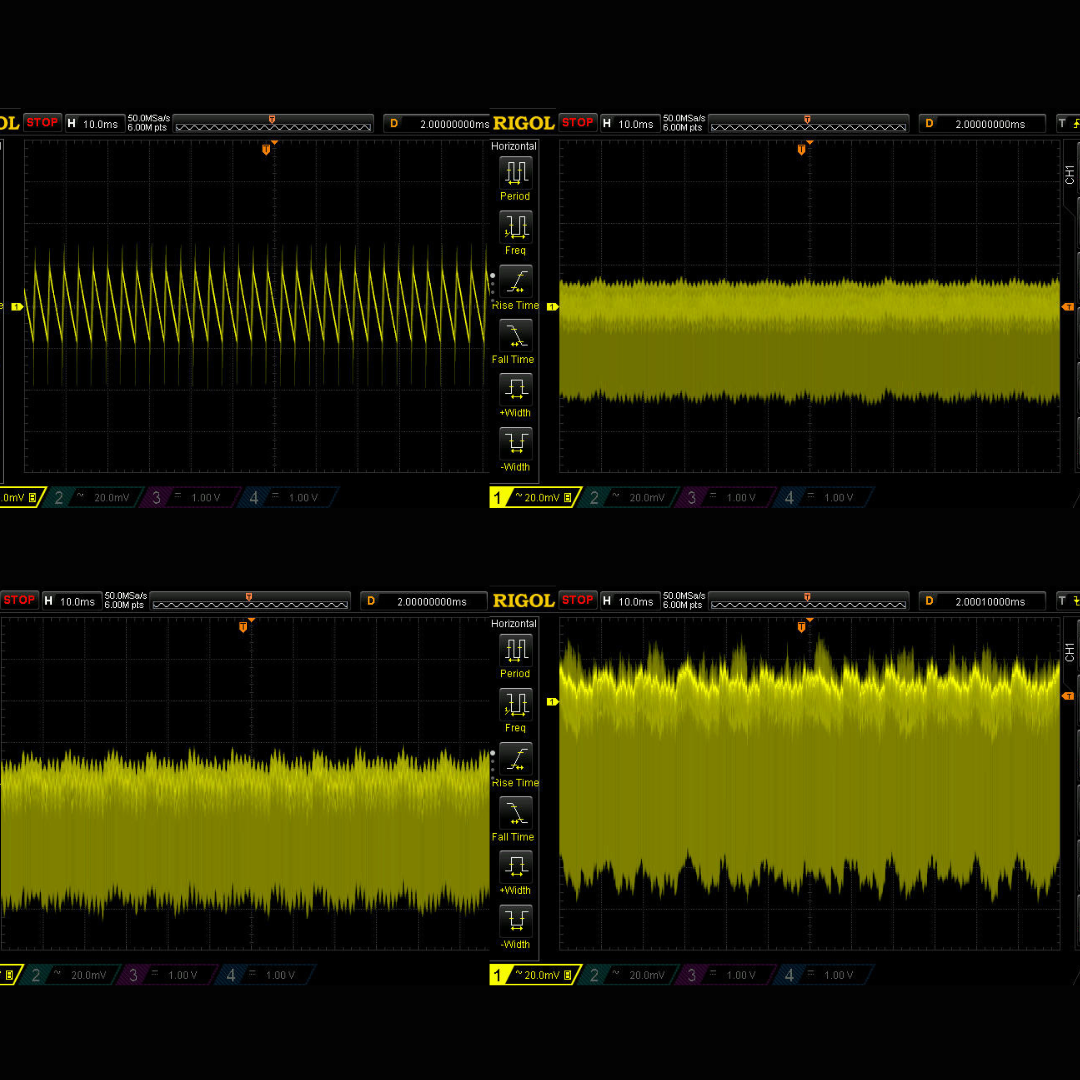

Пульсації теж в нормі. Навіть при струмі 6А (120% навантаження) повний розмах склав 100мВ, але при цьому основна складова (яка по суті і доходить до споживача) була всього близько 30мВ.

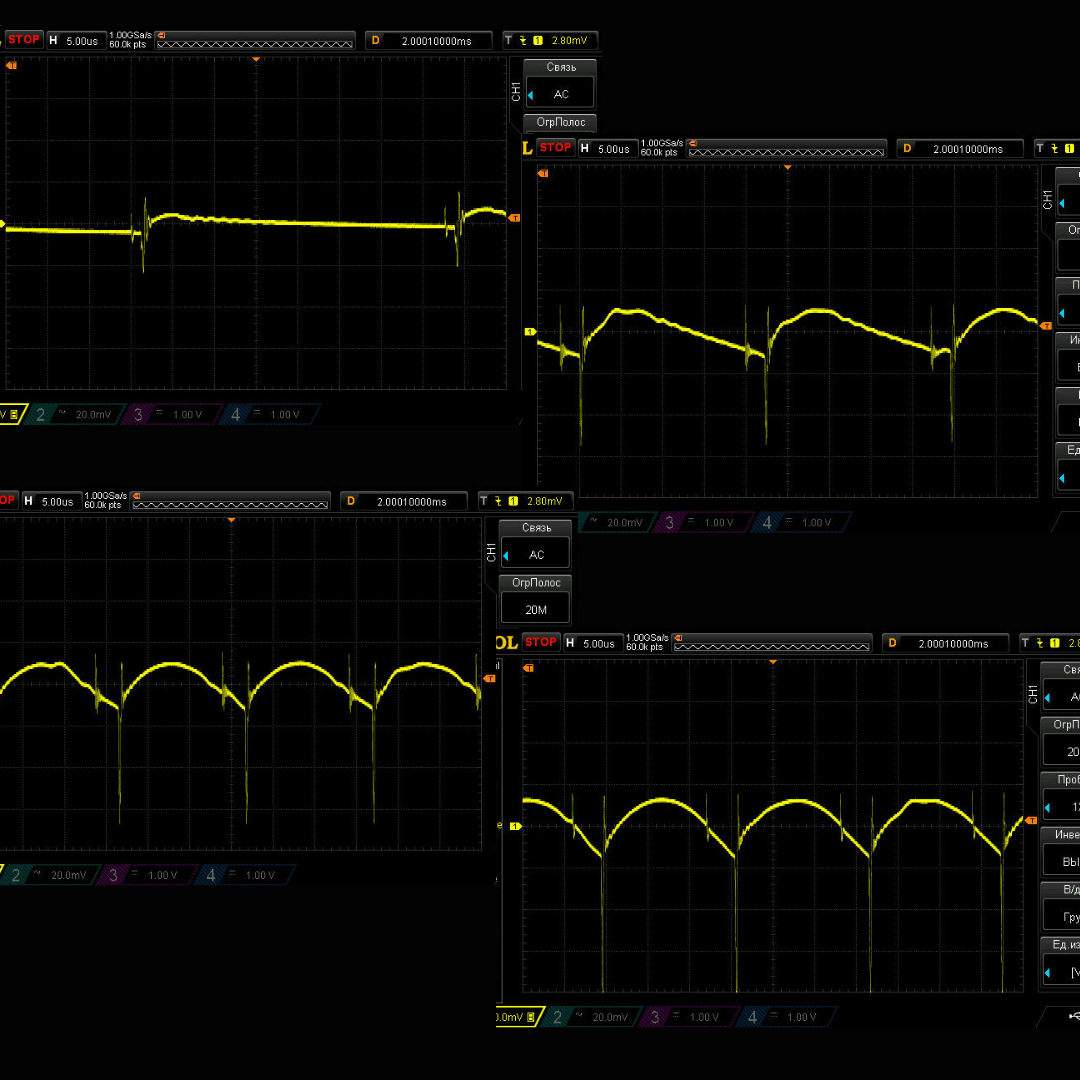

Спостерігається робота "зеленого режиму", а також те, що пульсації на частоті 100 Гц майже відсутні (їхня величина незначна).

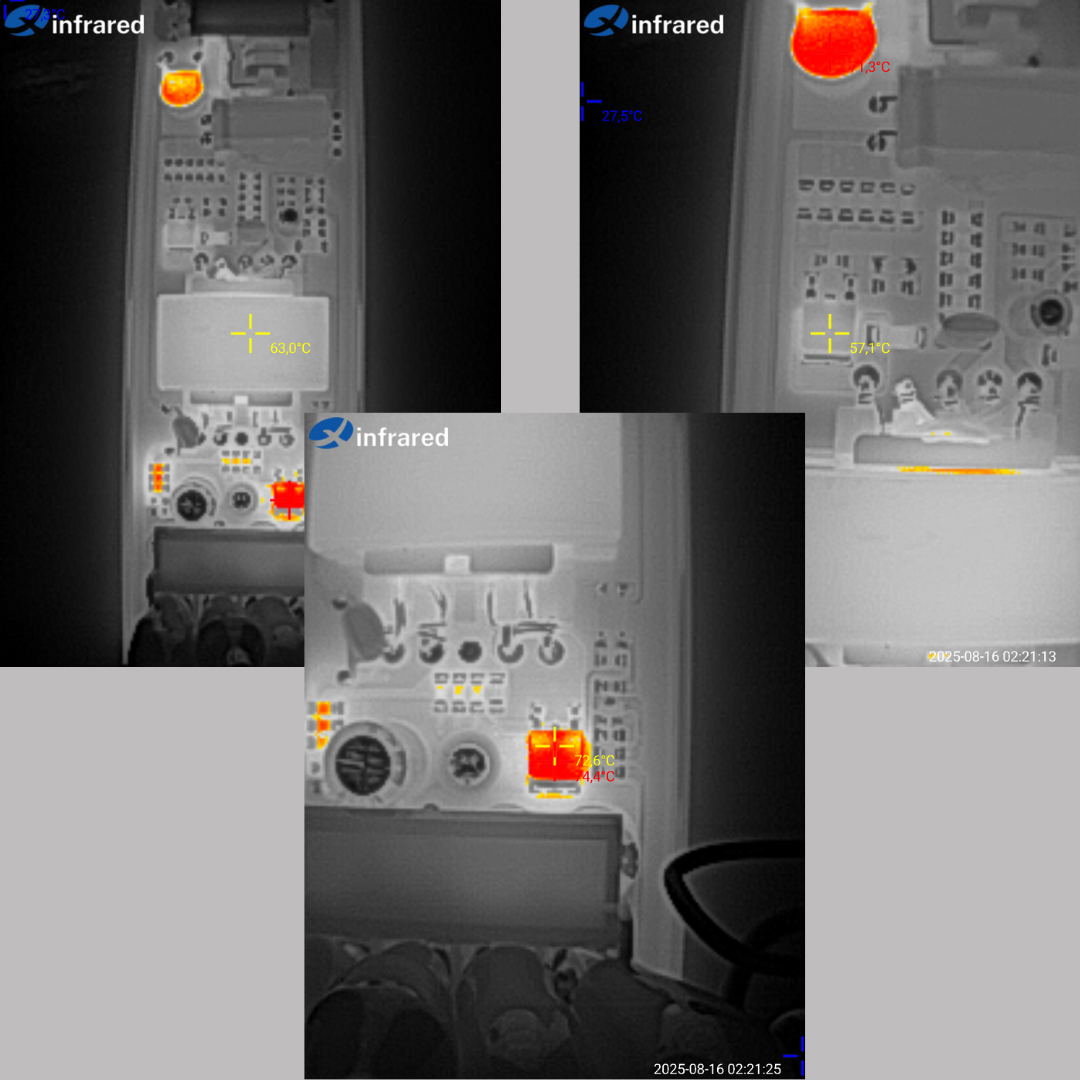

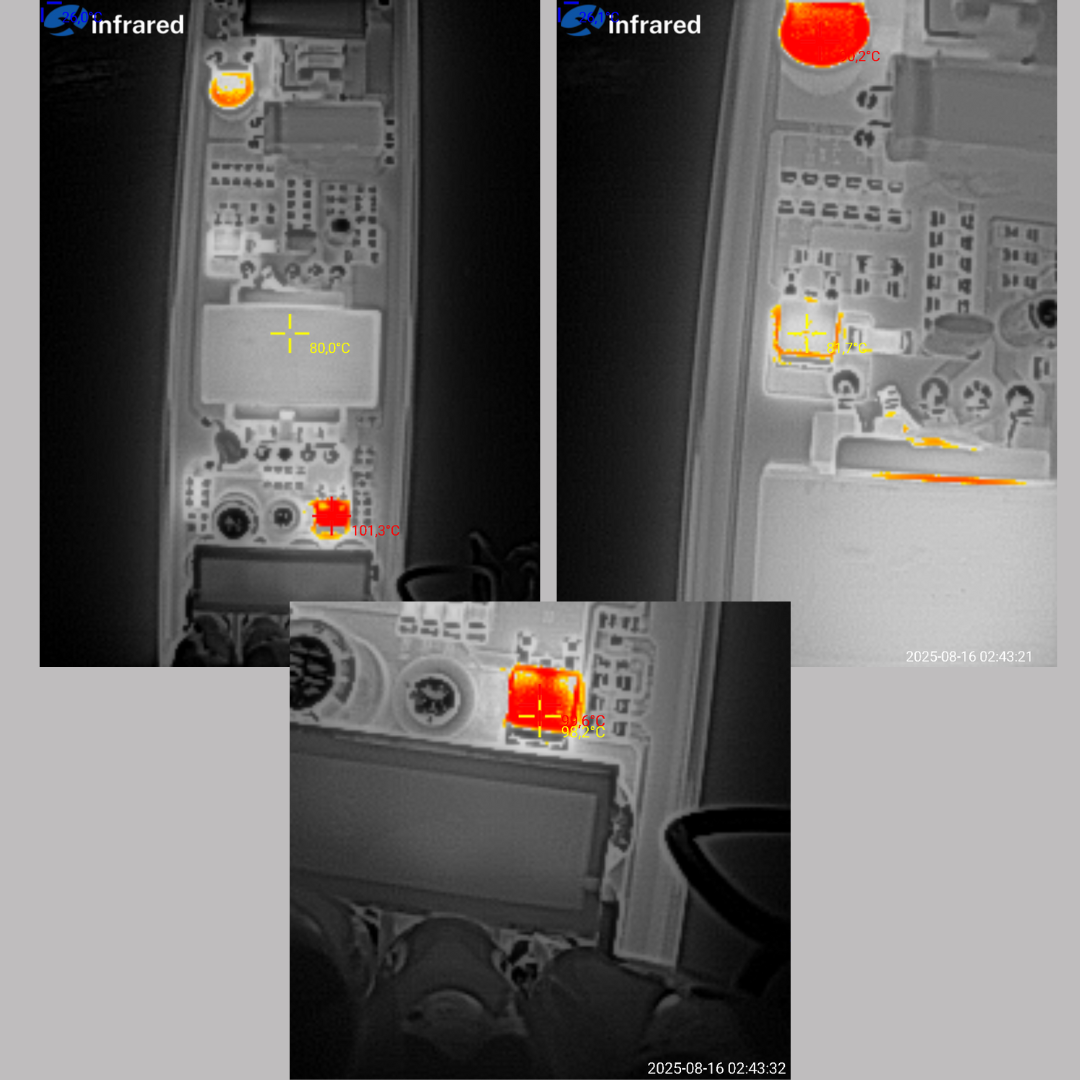

При струмі 4А всі елементи холодні, при 6А - спостерігаємо температури в межах норми. Трансформатор 80 градусів, що є відмінно. Високовольтний транзистор - 82 градуси, теж чудово. Вихідна діодна збірка близько сотні, здається що багато, але блок працював з перевантаженням, тому це цілком нормально (мінімум 10-15 градусів запасу).

Робимо висновок, що CTG-60W-12V - чудовий приклад якісного блоку живлення. Елементна база та збірка не викликають питань, легко працює навіть при навантаженні 120%. Має хорошу стабільність вихідної напруги та невисокі пульсації.



Просимо також вас не обманювати себе та використовувати його із запасом потужності, використовуючи приблизно на 70-75% від номінальних значень. Тому що всі цифри наведені при тестах показують лише хороший запас міцності, який призначений для того, щоб блок живлення працював довгі роки. А якщо ви будете намагатися використовувати його на довготривалій роботі при таких критичних умовах, які дорівнюють 100 та 120% від номіналу, ви можете швидко вивести його з ладу, що буде не гарантійним випадком і це легко перевірити.



Наприклад, на вашій вивісці 6 метрів неону, який споживає 8 Вт/м. Рахуємо: 6 множимо 8, дорівнює 48. 48 ділимо на 60 = 0.8 Тобто навантаження 80 відсотків від номінального. Зазвичай рекламники вираховують запас таким чином: 6м помножити на 8Вт дорівнює 48Вт (4А). При цьому додають запас 25% як здається - це 1А, але по факту отриманий запас не 25%, а всього 20%, як ми вирахували до цього. Тому що треба не додавати запас до споживання, а віднімати запас від номіналу і визначати можливе споживання.
