Професійний огляд алюмінієвих блоків живлення NeoNovi "Слім" CTG-slim, для лайтбоксів, від незалежного експерта

16 вересня 2025

Перед нами модельний ряд CTG, наша перевірена та надійна лінійка блоків живлення в алюмінійовому корпусі "слім". Якісно виконані, з хорошим запасом потужності. Дані блоки живлення ви можете придбати на нашому сайті: https://neonovi.com.ua/slim-tonki/

Всі плати покриті захисним лаком, що зустрічається не так часто в інших виробників. Це дає перевагу і захищає плату від пилу, що з часом може привести до пробою елементів при підвищеній вологості.

Типове підключення з двома парами клемників. Хочу звернути вашу увагу, що взалежності від потужності, ви маєте розумно використовувати ці клеми. Наприклад, якщо блок живлення потужності до 100ват, ви можете забирати весь струм з однієї пари клем. Якщо ж споживання більше 150 ват забирайте струм одразу з усіх клем, щоб не викликати їхнього перегріву. Це стандартне правило для всіх моделей.

Далі розбираємо одну з найпопулярніших версій на 100ват.

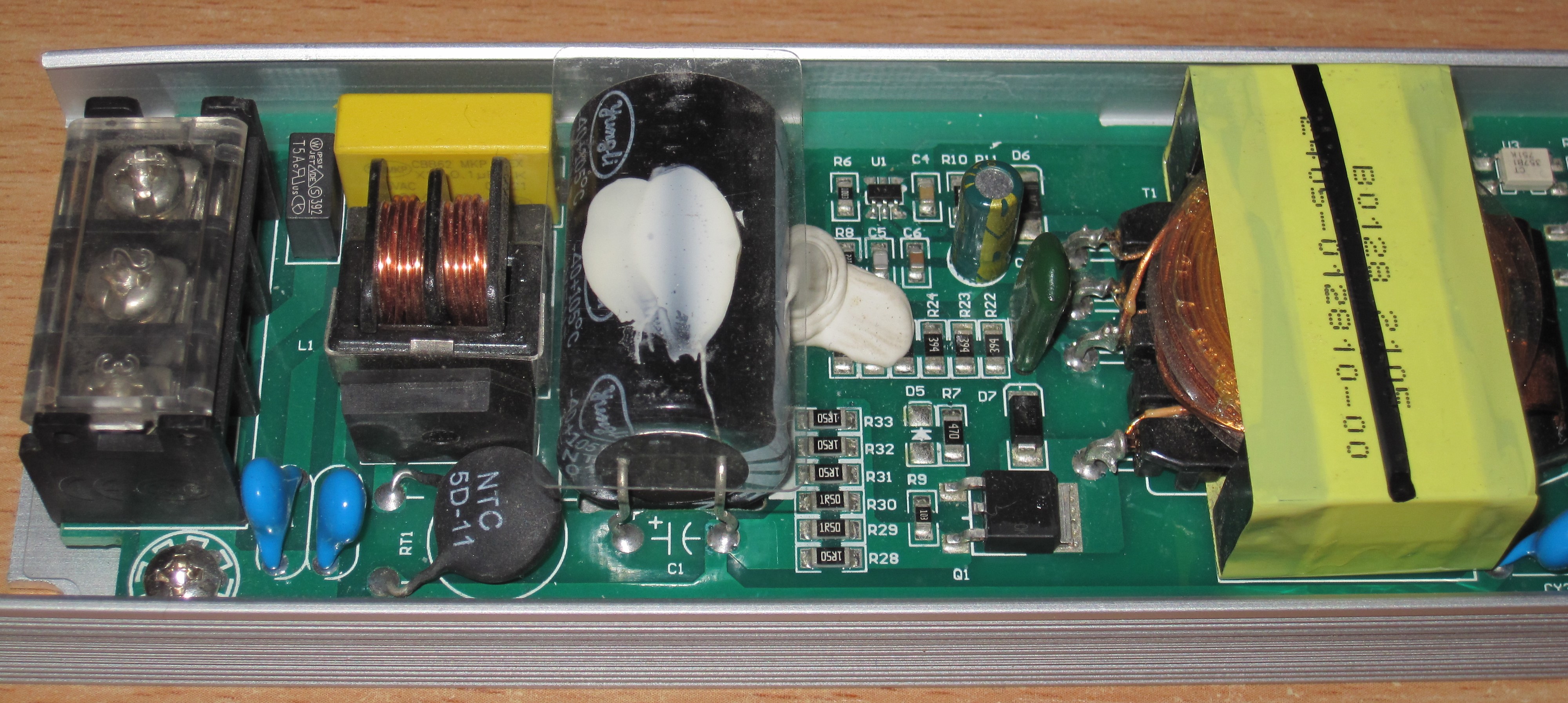

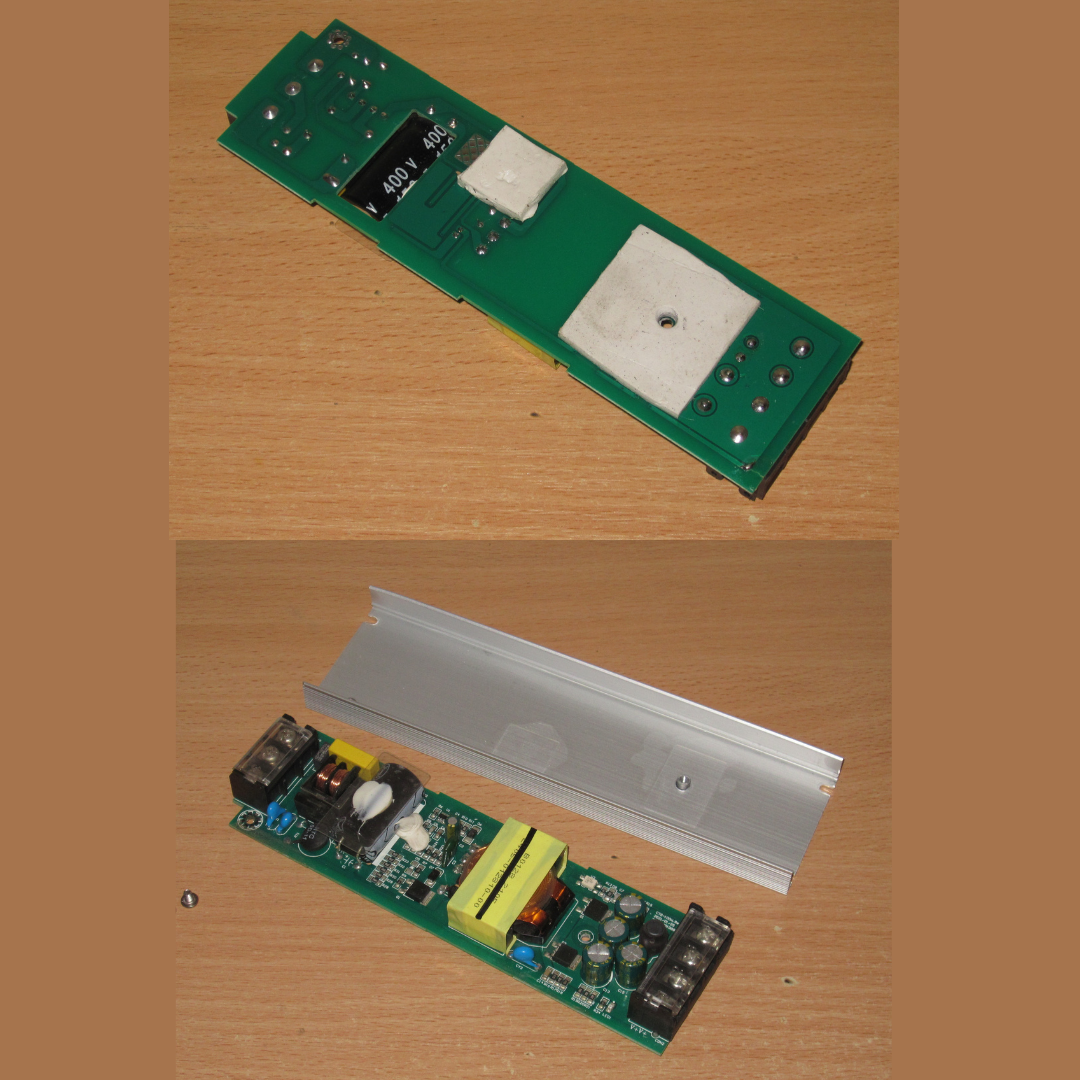

Наявний вхідний мережевий фільтр, а також термістер для обмеження пускового струму. Конденсатори на корпусі «Y» типу, що дуже добре.

На виході 2 діоди включені паралельно, 4 конденсатори по 1000 мікрофорат 16 вольт і дроси для зниження високочастотних пульсацій.

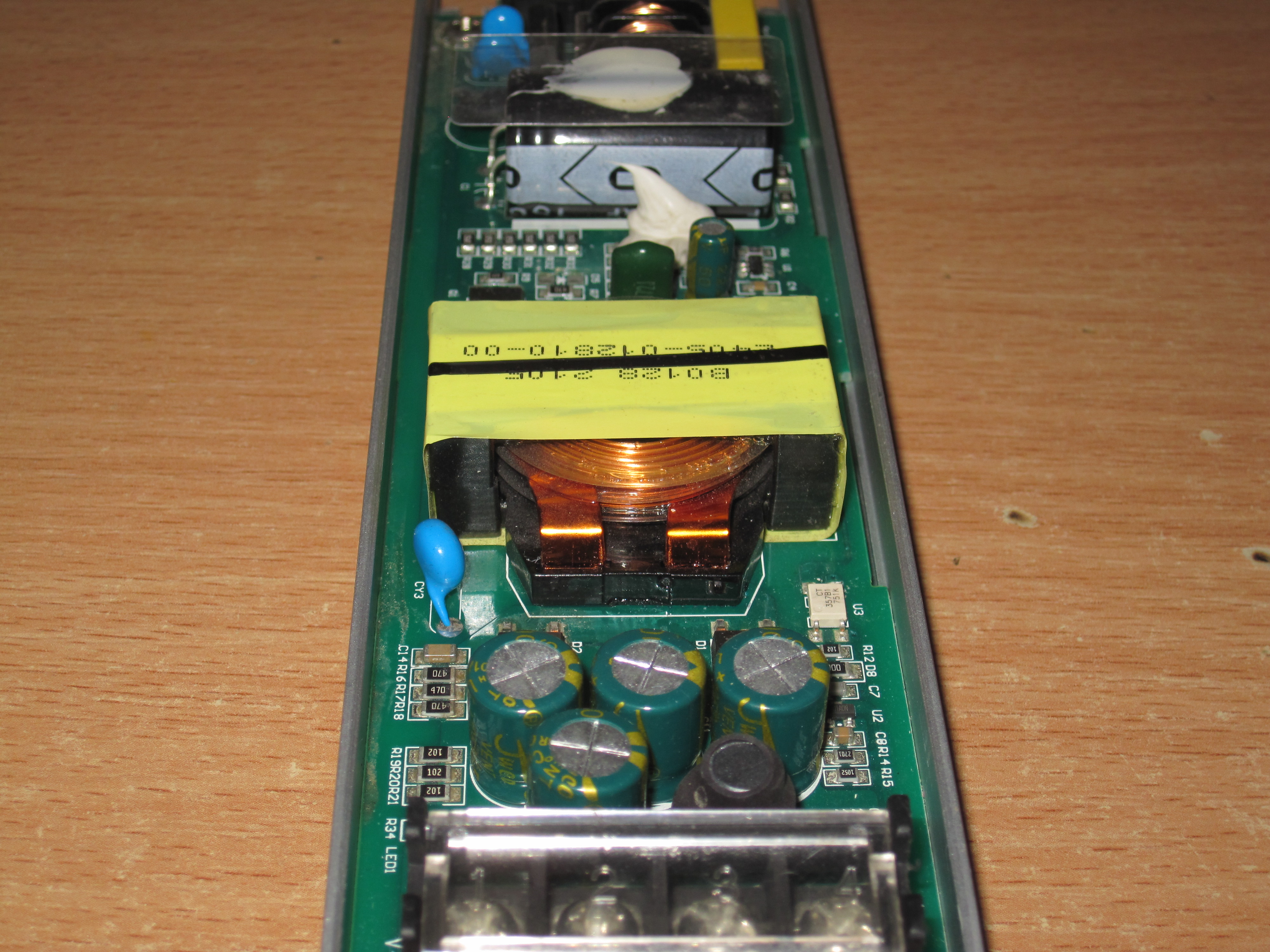

Дуже якісний трансформатор. Хочу відмітити, що в якості вторинної обмотки застосована шина.

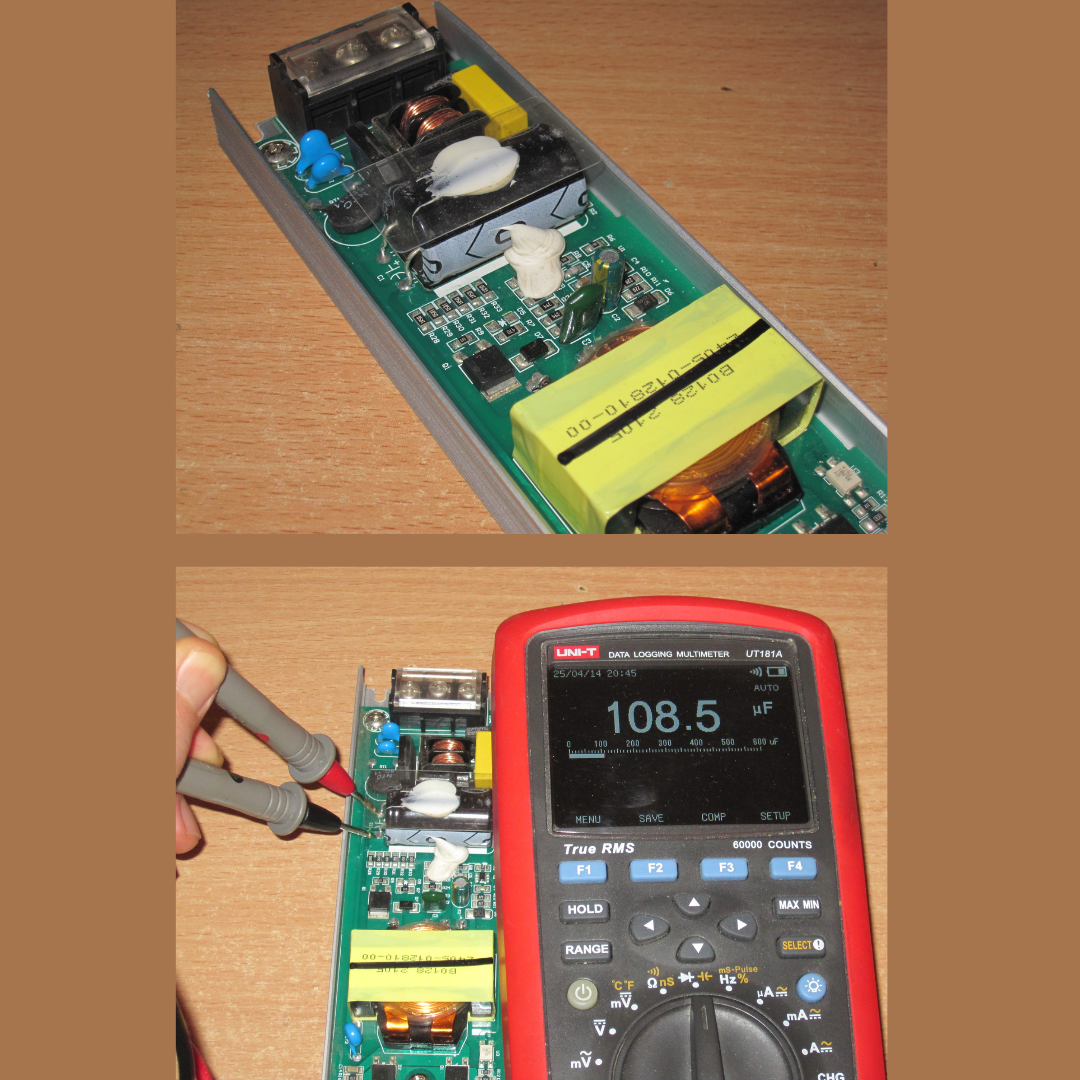

На вході встановлений конденсатор реальної ємкості 110 мікрофорат, що більш ніж достатньо для роботи в мережі 230 вольт і при невеликій зниженій потужності дозволяє працювати від мережі 110 вольт.

Також сподобалася реалізація охолодження, тепло від компонентів за допомогою доволі товстих термопрокладок відводиться на алюмінієвий корпус.

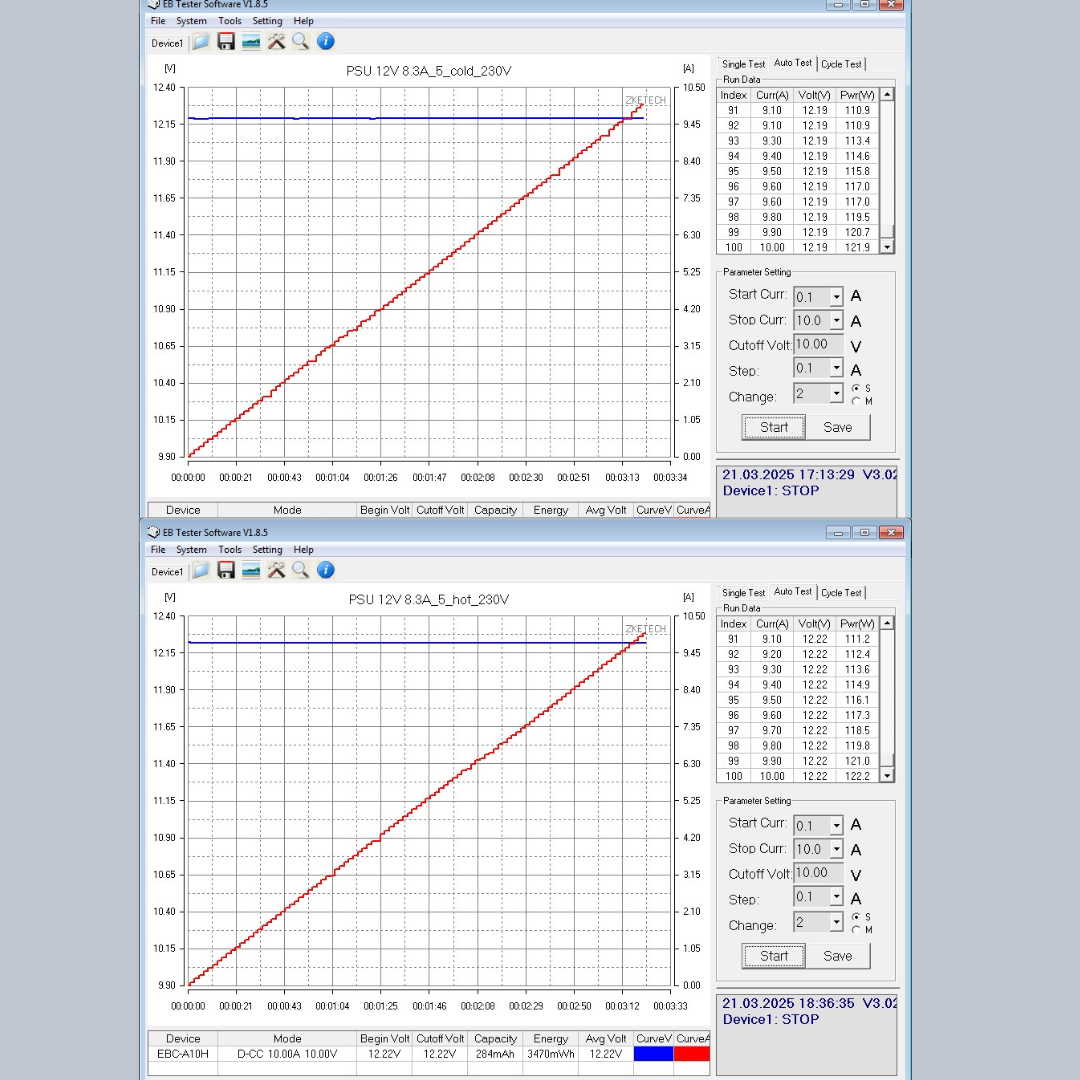

Перші тести з електронним навантаженням показали, що цей блок на 8 ампер, спокійно тягне навантаження в 10 ампер, що в холодному, що в гарячому стані. При цьому вихідна напруга дуже стабільна.

КПД 84,5 відсотка, що не надто високо на перший погляд, тому що у конкурентів на сайтах зазвичай пише КПД вище 95 відсотків. Хоча їх ніколи ніхто не заміряв. Натомість базові моделі "мінвел", також мають КПД в районі 85 відсотків, тому робіть висновки:)

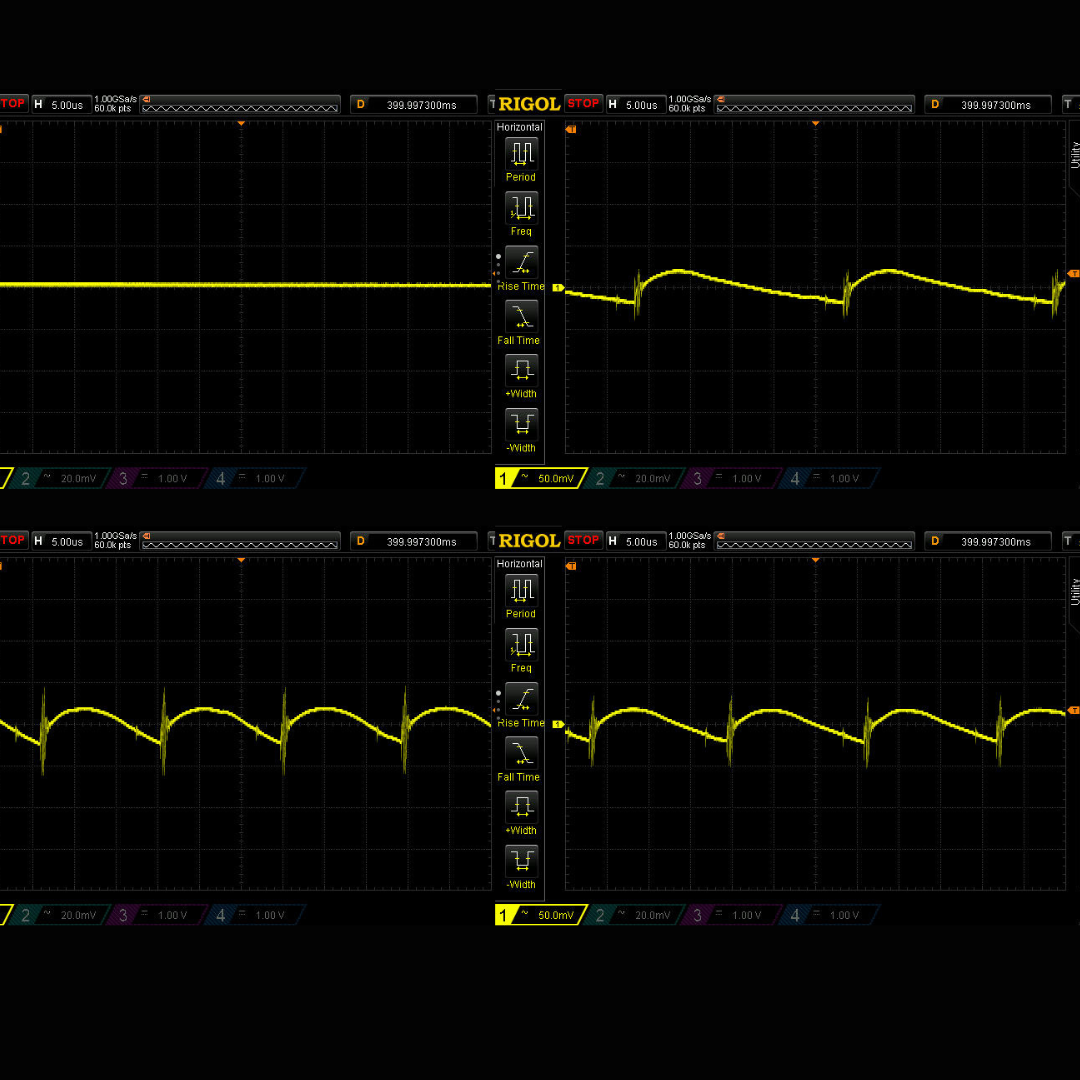

Пульсації ми заміряли при прямому підключення щупа до клем. Але ми забули включити фільтр 20 мегагерц на осцилографі. Тому більш помітні вкиди. Хоча навіть так я можу відміряти низький рівень пульсацій, а в реальності він ще нижчий.

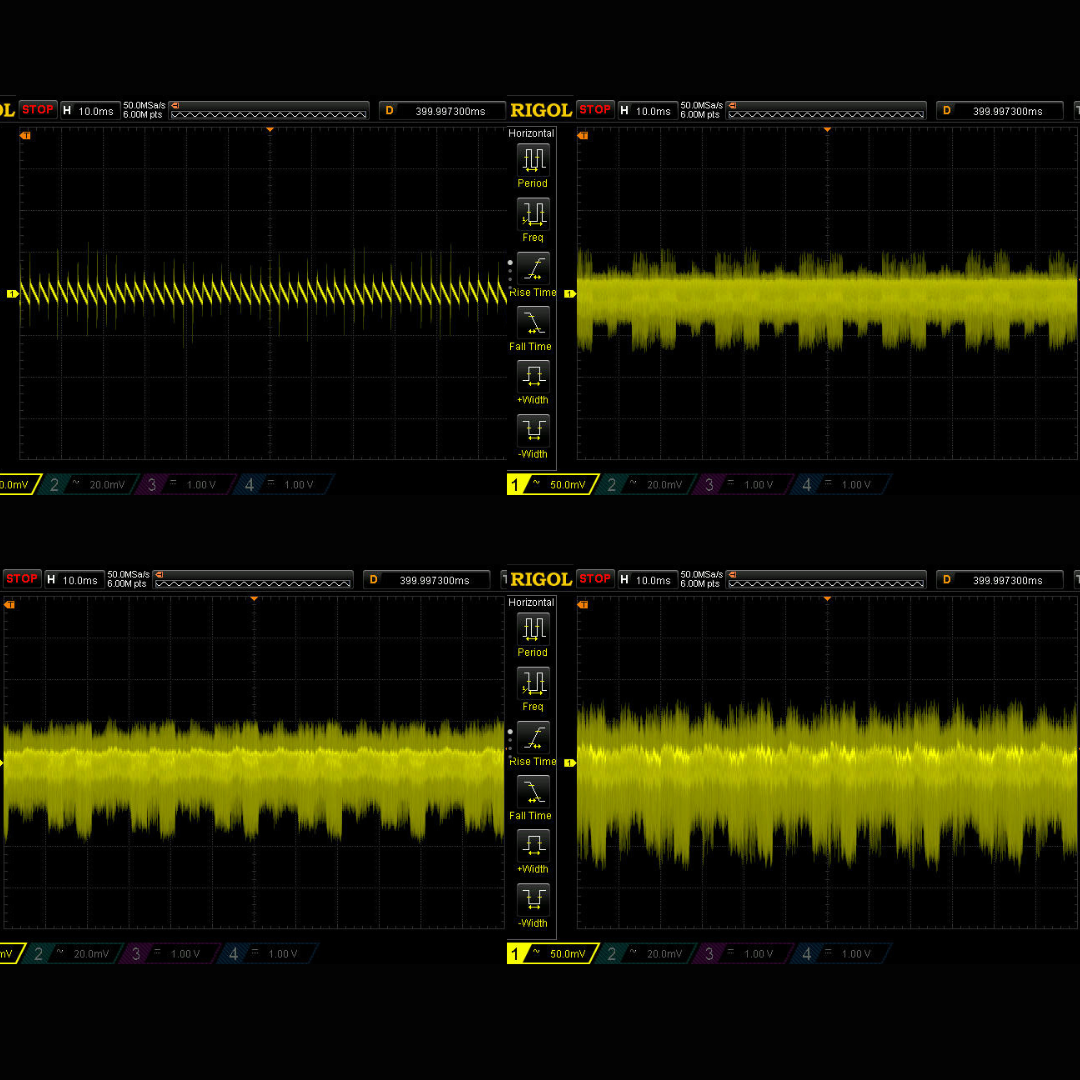

Тому ми вирішили ускладнити ситуацію і перевірили пульсацію в діапазоні до 10А, що вище ніж номінальні 8,3А. На скріншоті результати без навантаження, далі для струму 3,3А, 6,6А і 10А. Навіть при перевантаженні маємо не більше 50 мілівольт основних пульсацій і 150 мілівольт з урахуванням вкидів.

Низькочастотні пульсації в мене не викликали нарікань.

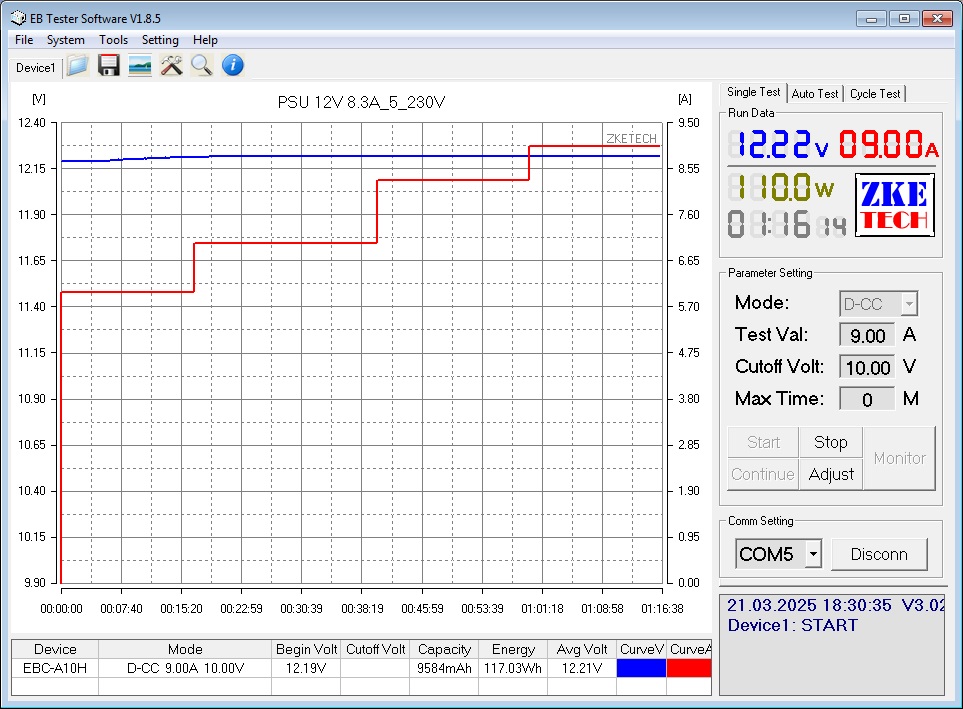

Прогрів проводився в режимах 6, 7, 8.3 і 9А. Загальний час тесту 1год 16хв. Результати відмінні.

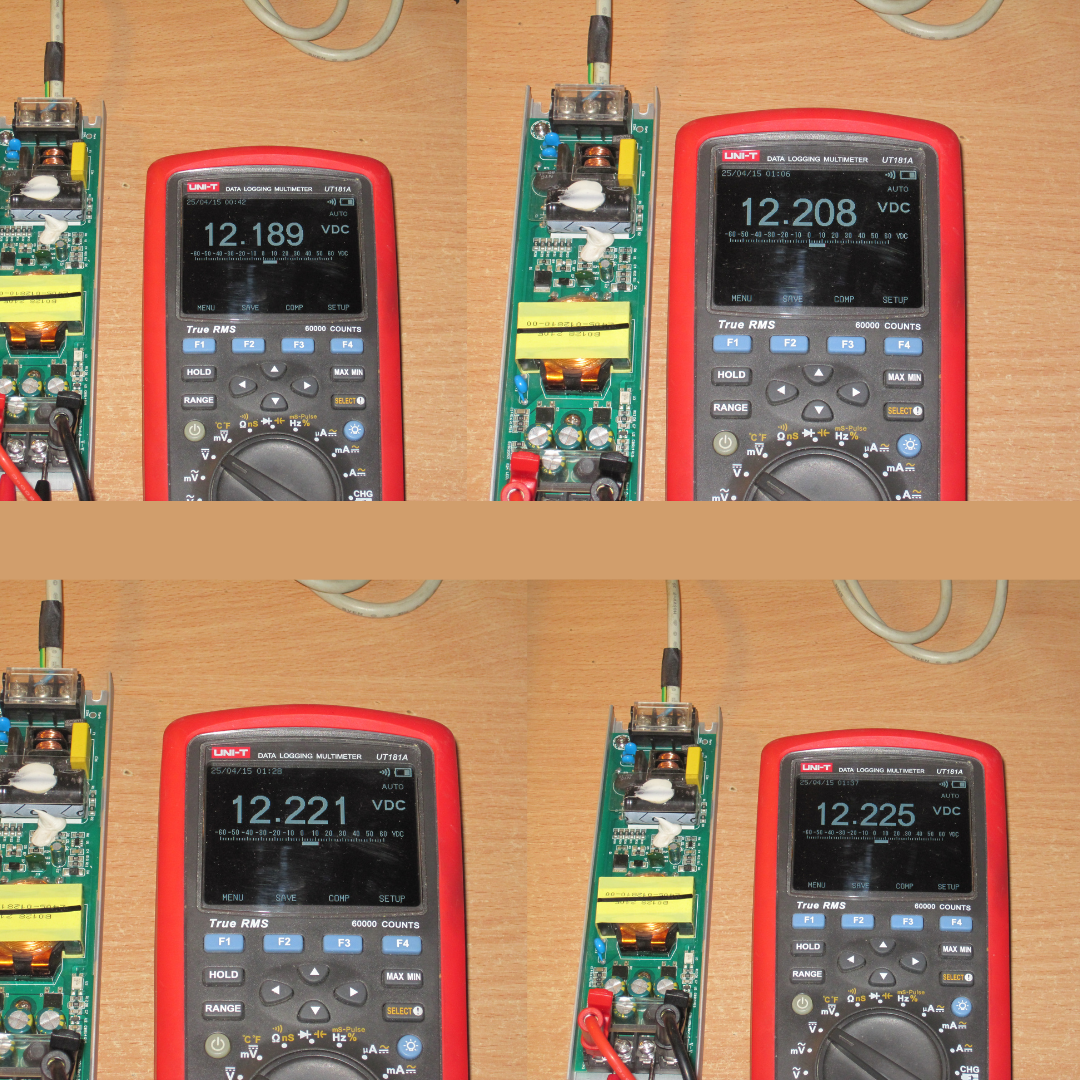

Початкова напруга 12.189 вольта. Під навантаженням трішки піднімається, після прогріву піднімається ще більше. Останні два фото - гарячий блок живлення під навантаженням 10А і без навантаження. Повний розліт між холодним та гарячим блоком живлення склав всього 35 мілівольт. Відмінний результат.

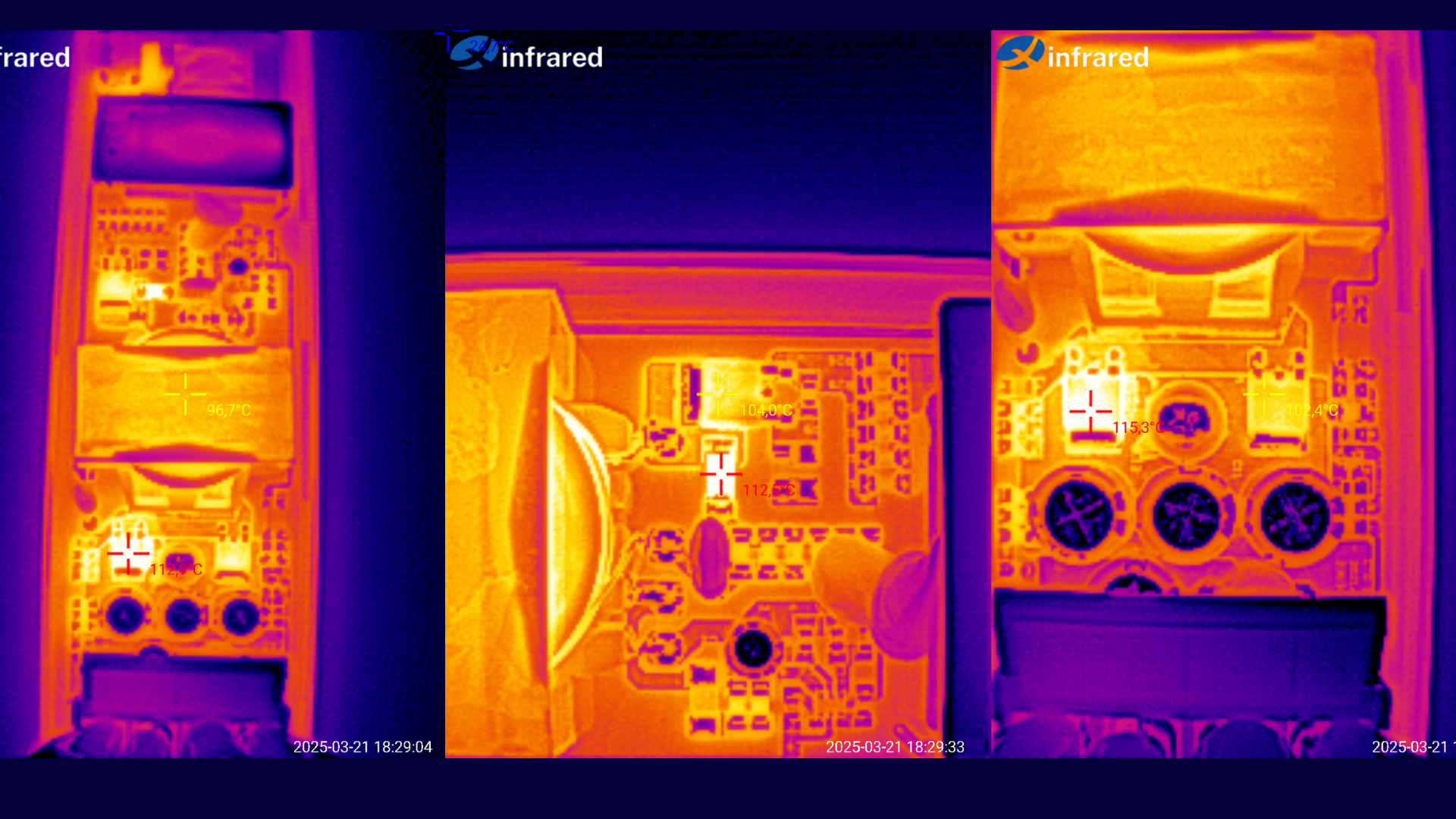

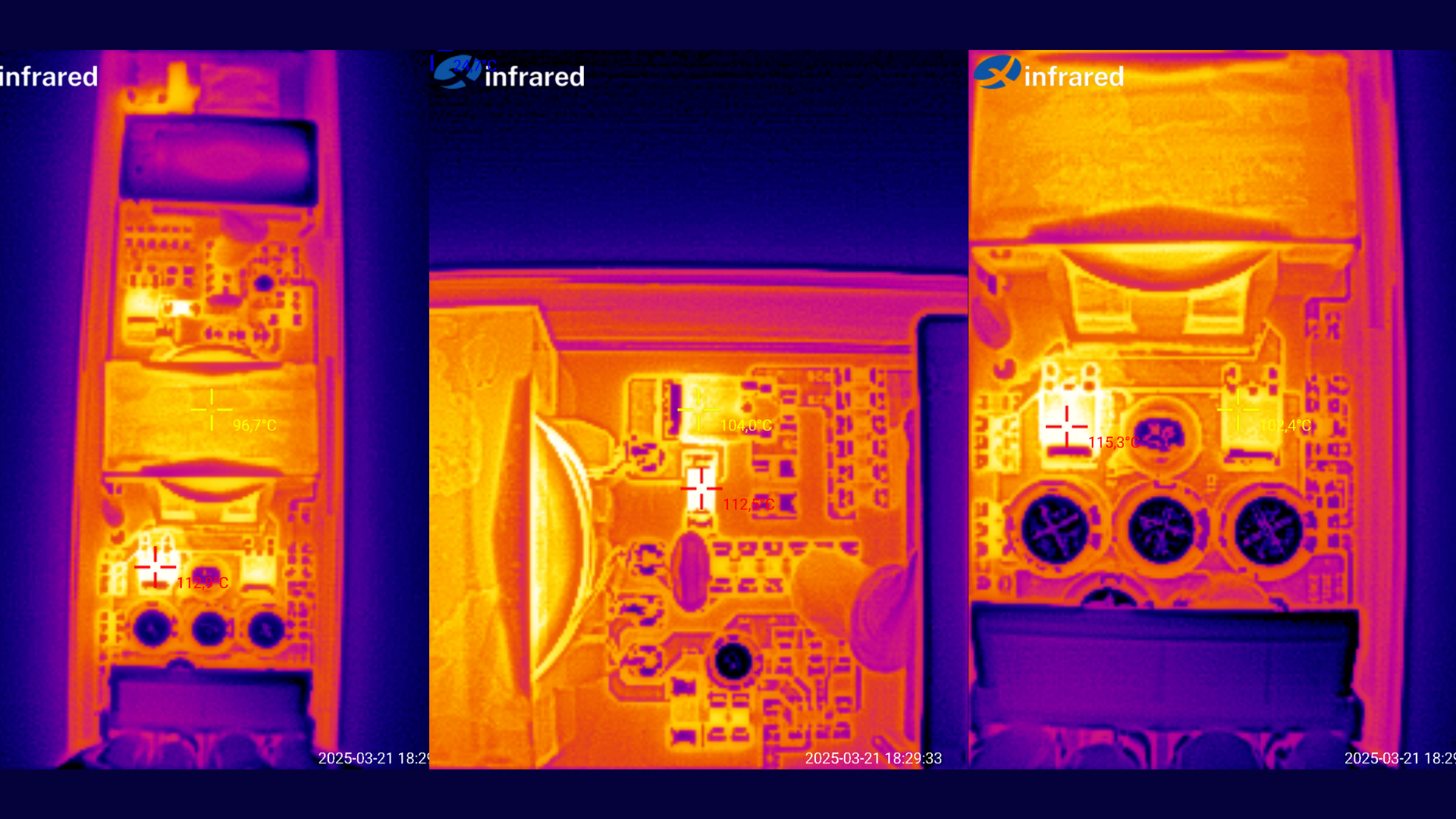

На фото ви можете побачити нагрів 7А. Можна помітити що нагрів вихідних діодів нерівномірний.

Нагрів при струмі 9А, тобто 110% від максимума, також не викликав нічого критичного. Лише так само один з діодів має вищу температуру. Скоріш за все, це через близьке розташування резисторів снамбера.

Також нас часто запитують про нормальну допустиму температуру компонентів та корпусу блоку живлення. Насправді це залежить від умов експлуатації. Якщо блок живлення буде стояти в вуличних умовах, де можливі значні перепади температур, необхідно враховувати номінальні значення вказані для кімнатної температури на рівні до +25 градусів. І якщо на нього може потрапляти сонечко, або ж він буде змонтований всередині світлових літер, де температура може сягати від 40 до 60 градусів Цельсія, це потрібно враховувати і обирати модель вищої потужності таким чином, щоб запас дозволив зневілювати додатковий нагрів і компоненти не перегрівалися надмірно, адже це викличе їхню деградацію. Після чого ви побачите славнозвісне миготіння, адже блок більше не зможе підтримувати необхідний струм.

Насправді компоненти допускають достатньо високу температуру, напівпровідники працюють нормально при їх температурі до 115-125 градусів. Але при цьому вони виділяють багато тепла, чим можуть нагрівати сусідні компоненти, наприклад конденсатори. На них, до речі, часто можна побачити маркування 105 градусів Цельсія. Що на перший погляд здається дуже високою температурою для людини, тому ваша рука ніколи не визначить чи якісний це блок живлення чи поганий. Адже гарячий корпус, на якому ми вже не можемо тримати руку має температуру приблизно 60 градусів.

Тут виникає дилема, коли гарячий корпус може свідчити про 2 речі, перша - це хороший відвід тепла в атмосферу від компонентів плати, а отже стабільна і довговічна робота. Другий негативний сценарій - навпаки полягає в надмірному перегріві компонентів, а отже швидкому виходу з ладу. І перевірити це на око чи на дотик - неможливо. Тому ми і показуємо вам ці теплові карти.

Трансформати та дроселі краще не нагрівати ніж 100 градусів Цельсія. Наприклад транзистор гріється при кімнатній температуру до 100 градусів Цельсія, максимально допустимо для цього компоненту - 120 градусів. А отже до кімнатних 25 градусів тепла можна додати максимум 20 градусів, після чого компонент почне перегріватися при температурі повітря 45 градусів. В таких випадках і варто збільшувати запас потужності. Тому стандартна схема 20-30 відсотків запасу часто потребує врахування реальних умов експлуатації.
